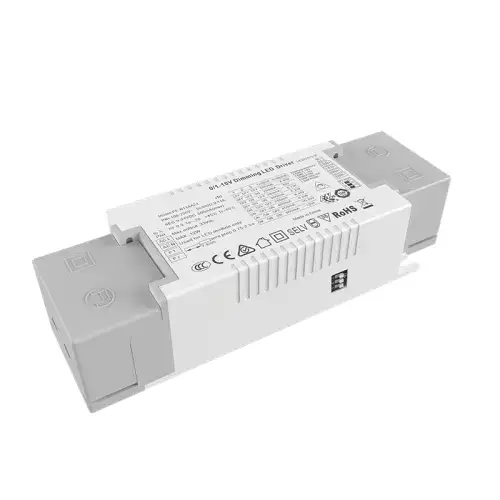

Controlador LED regulable CCT de corriente constante de 10 W 0/1-10 V

El controlador LED regulable CCT de corriente constante 0/1-10 V de 10 W de alta calidad de Starwell Factory tiene un control de señal de dos canales, un canal es 0/1-10 V para controlar el brillo, el otro canal es 0/1-10 V para controlar la temperatura del color, la CPU controla la curva de atenuación y el control de frecuencia mixta.

Enviar Consulta

Como fabricante profesional, Starwell desea ofrecerle un controlador LED regulable CCT de corriente constante de 10 W 0/1-10 V de alta calidad. Para lograr la percepción visual del brillo, las materias primas utilizadas son marcas de primera línea, diseño de atenuación ultra profunda de chip importado, que combina con una variedad de sistemas de atenuación inteligentes en el mercado. Control preciso de la temperatura del color, diseño de tamaño ultra pequeño (si el sistema es un modo de temperatura de color mixto con dos canales de ajuste de brillo al mismo tiempo, es necesario personalizar el programa).

Especificación

Modelo		PE-FN10ACA42	PE-FN20ACA42
PRODUCCIÓN	Voltaje de salida	9-42Vcc 9-41Vcc 9-37Vcc 9-33Vcc 9-28Vcc	9-42Vcc
	Voltaje de salida máximo	42Vcc	42Vcc
	Voltaje de salida sin carga	45Vcc	45Vcc
	Corriente de salida	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500 mA
	Potencia de salida	1,5 W ~ 9,8 W	2W~21W
	Nivel estroboscópico	Sin parpadeo
	Rango de atenuación	0~100%, el LED comienza en 0,03% posible.
	Frecuencia de atenuación PWM	>3600Hz
	Precisión actual	±5%
	Modo de apagado	Sin señal de salida de brillo máximo
APORTE	Interfaz de atenuación	Corriente de interfaz de señal de 0-10V 1-10V <2ma
	Rango de voltaje de entrada	200-250 VCA
	Frecuencia	50/60Hz
	Corriente de entrada	<0,045 A CA 230 V	<0,055 A CA 230 V
	Factor de potencia	PF>0,94/230 V CA (a carga completa)	PF>0,95/230 V CA (a plena carga)
	THD	230Vac@THD <14% (a plena carga)
	Eficiencia (típica)	81%	86%
	Corriente de irrupción (típica)	arranque en frio25A@230Vac
	Anti-sobretensión	L-N: 1,8kV
	Corriente de fuga	<0,25 mA/230 V CA
AMBIENTE	Temperatura de trabajo	ta: 45°C tc: 80°C
	Humedad de trabajo	20 ~ 95% HR, sin condensación
	Temperatura de almacenamiento, humedad	-40 ~ 80°C, 10~95% de humedad relativa
	Coeficiente de temperatura	±0,03%/°C(0-50)°C
	Vibración	10~500Hz, 2G 12min./1ciclo, período de 72min. cada uno a lo largo de los ejes X, Y, Z.
PROTECCIÓN	Protección contra sobrecalentamiento	Ajustando o apagando inteligentemente la corriente de salida si la temperatura de la PCB ≥110°C, se recupera automáticamente.
	Protección contra sobrecarga	Apague la salida cuando la potencia nominal ≥102%, se recupera automáticamente.
	Protección contra cortocircuitos	Se apaga automáticamente si se produce un cortocircuito y se recupera automáticamente.
	Protección sin carga	Salida de voltaje constante.
SEGURIDAD y compatibilidad electromagnética	Tensión soportada	I/P-O/P: 3750 Vca
	Resistencia de aislamiento	I/P-O/P: 100 MΩ/500 V CC/25 °C/70 % HR
	Estándares de seguridad	CEI/EN61347-1, CEI/EN61347-2-13
	Emisión CEM	/
	Inmunidad EMC	/
	Estándar de prueba estroboscópica	IEEE 1789
OTROS	Dimensión	130 × 37 × 22,6 mm (largo × ancho × alto)
	Embalaje	Bolsa de polietileno
	Peso (GW)	85g±10g

Características:

1.integre múltiples interfaces de atenuación y combinación de colores 2.0/1-10v ajuste de brillo, temperatura de combinación de colores

3. salida de control digital sin estroboscópico

4. Entrada de CA rango de 200-250v

5. Proceso de disipación de calor de silicona conductora de calor, refrigeración por aire natural, a prueba de humedad

6. diseño de atenuación profunda

7. múltiples funciones de protección

8. Diseño de prensado, práctico y rápido

Solicitud:

1. Fuente de luz LED de dos colores

2. iluminación inteligente de villa

3. Se puede acceder al sistema de iluminación inteligente inalámbrico

4. iluminación del museo

5. iluminación comercial de alta gama

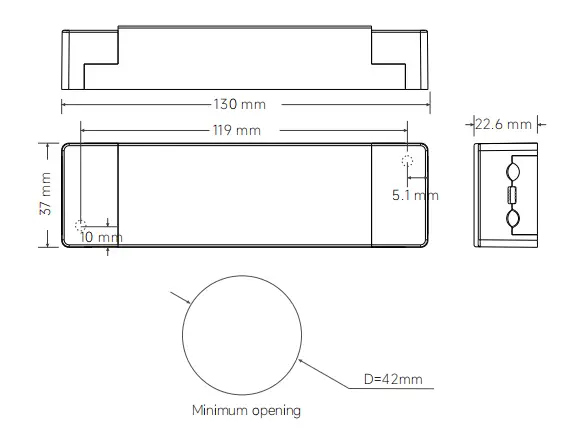

Dimensiones :

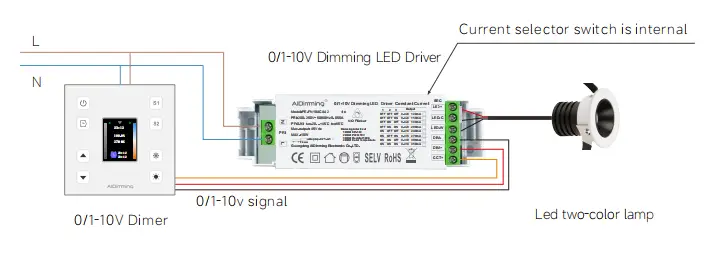

Alambrado:

1. Cableado del terminal de entrada: adecuado para calibres de cable de 22 AWG a 14 AWG (0,5 mm2 – 1,5 mm2), el pelado requiere estaño de 9 a 10 mm

2. Cableado del terminal de salida: adecuado para calibres de cable de 22 AWG a 12 AWG (0,5 mm2 – 1,5 mm2), el pelado requiere estaño de 6 a 7 mm

3. Cableado del terminal de salida: el polo positivo del LED de salida es el terminal común y el LED de tres cables puede

conectarse a uno de los polos positivos.

Instrucciones de uso:

A menos que se especifique lo contrario, todas las especificaciones y parámetros se miden con una entrada de 230 VCA, carga nominal y temperatura ambiente de 25 ℃.

Temperatura

Este producto tiene una tapa de línea de prensa en la entrada, con sujeción autoblocante, se puede abrir con un destornillador, luego

Verá el terminal de entrada conectado con la línea de CA L y la cal nula N. El terminal de salida se conecta de acuerdo con el

Etiqueta del producto, observe el polo positivo y negativo.

**1: preste atención a la distinción entre entrada y salida, conéctelo correctamente y luego encienda

**2: conecte primero la carga de la salida CC, abra el controlador después de comprobarlo; en el modo de corriente constante, si la energía

encendido en circuito abierto, apague el controlador y no pueda conectar el LED hasta que la energía eléctrica almacenada por la salida

suéltelo o podría dañar el LED;

**3.Este tipo de controlador solo se limita al uso de lámparas LED, el rango de voltaje de entrada es AC200-250V, el aislamiento térmico

algodón y otros artículos que obstruyen la disipación de calor del producto, que se ajusta al producto según lo especificado

voltaje de salida, rango de corriente, la temperatura ambiente de uso es de -20-45 grados y la superficie no puede cubrir el

Condiciones del medio ambiente, este producto disfruta de 5 años de garantía gratuita.

1. La lámpara LED no brilla después de conectar el controlador de atenuación por primera vez, apague la entrada de CA y verifique

como sigue:

1) si la salida de CC tiene mal contacto o no;

2) si la polaridad de salida de CC está invertida o si la placa de LED está soldada anti;

3)si la entrada de CA es un mal contacto, pruébelo después de eliminar estas fallas;

2. El dispositivo tiene buena conexión, las luces LED, pero el LED parpadea, apague la entrada de CA y verifique lo siguiente:

1) si los parámetros y los parámetros reales coinciden o no.

2). Comuníquese con nosotros oportunamente si tiene alguna pregunta sobre el uso, haremos todo lo posible para resolver los problemas con usted.

Diferencia entre 0-10V y 1-10V:

1. Cuando el atenuador de 0/10 V se ajusta al máximo de 10 V, la corriente de salida alcanzará el 100 % de la potencia de salida y el brillo alcanzará el 100 %. Cuando el atenuador de 0-10 V se ajusta a 0 V, la corriente será la

mínimo y la luz se apagará; Cuando la atenuación de 1-10 V se ajusta a 1 V, la corriente es mínima y la luz se apaga.

2. Diferencia entre la atenuación de 0-10 V y 1-10 V: diferente voltaje de arranque y cierre, 0-10 V está encendido a 0,7 V,

(el brillo mínimo) 1-10V está encendido a 1,2 V (el brillo mínimo).

3. Controlador de atenuación digital 0-10V y 1-10V identificación automática de atenuación dos modos de atenuación.

4. El mismo circuito de señal controla la luz y la oscuridad al mismo tiempo.

5. El atenuador (sistema de atenuación) se divide en señales de atenuación de 0-10 V y 1-10 V.

6. La compatibilidad de atenuación está relacionada con la distancia de control de la línea de señal y la cantidad de fuentes de alimentación de control.

Si el número es demasiado grande o la línea de señal es demasiado larga, se producirán problemas como no se puede ajustar más bajo y no se puede apagar.
