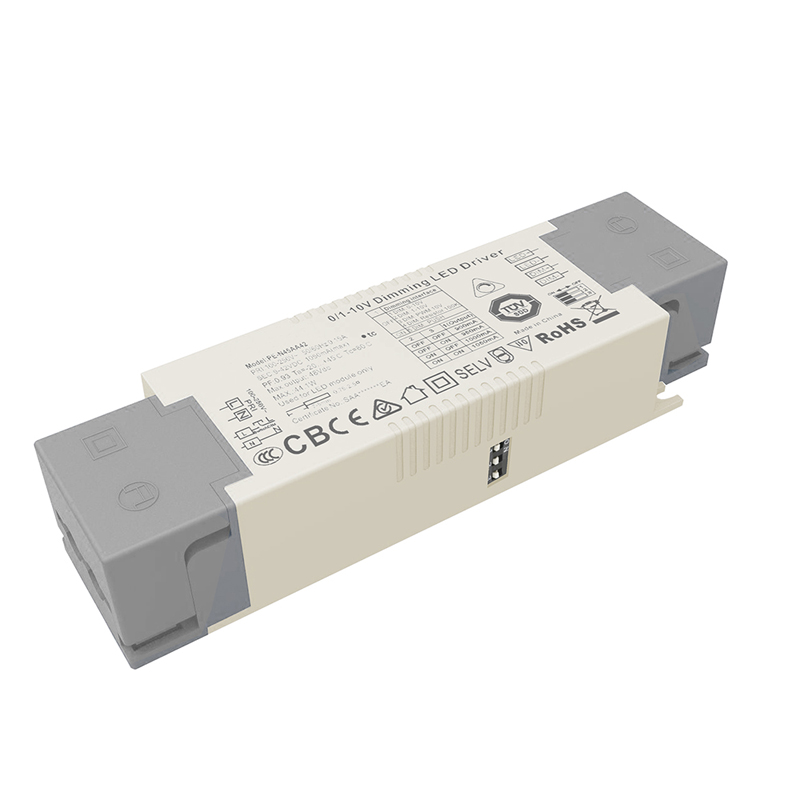

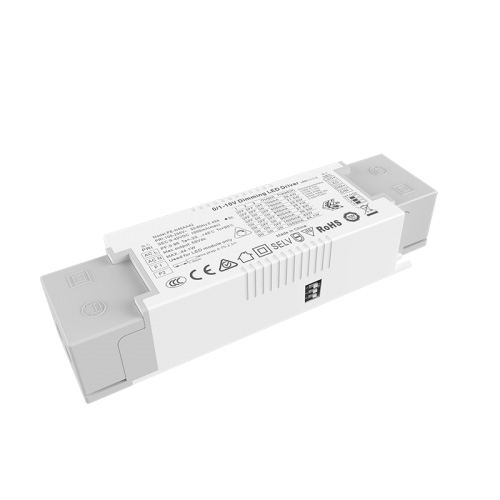

Controlador LED regulable de corriente constante de 30 W 0-10 V

STARWELL es un fabricante y proveedor chino de buena reputación con años de experiencia que se especializa en la producción de controladores LED regulables de corriente constante de 30 W y 0-10 V. Esperamos establecer vínculos comerciales con usted.

Enviar Consulta

Encuentre una gran selección de controlador LED regulable de corriente constante de 30 W de 0-10 V de China en STARWELL.

El controlador de atenuación de resistencia 0-10V/1-10V/10V PWM/100K es uno de los controladores LED de atenuación de corriente constante desarrollado por mi empresa con alto factor de potencia, alta eficiencia, alta precisión y el uso del chip de control de interruptor de baja pérdida estable y eficiente. y los componentes de alto rendimiento lo hacen con bajo nivel de ruido, ahorro de energía, protección ambiental, larga vida útil y otras características.

PE-N30AA/PE-N45AA tienen cinco funciones de atenuación, use el interruptor DIP para elegir la atenuación PUSH.

Interfaz de atenuación:

Atenuación de 1,0-10 V, utilice atenuación PWM estándar de 0-10 V/100 K 10 V.

2.PUSH atenuación.

Características del controlador LED regulable de corriente constante de 30 W 0-10 V:

1. Atenuación de resistencia integrada de 0-10 V/1-10 V/10 V PWM/100 k

2. Salida sin parpadeos

3. Voltaje de entrada de CA universal internacional (100-265 VCA)

4. Protecciones: cortocircuito-sobretensión/sobrecorriente

5. Tecnología de conducción de calor de gel de sílice, viento frío natural.

6. MCU incorporado, adaptable 0-10V y 1-10V

7. Rango de atenuación 0-100%

8. Terminal de prensa rápida, seguro y conveniente

9. La señal de diseño interno está conectada al circuito inverso, uno de los cuales no afectará el control del otro conductor.

10. Clase de protección II

11. Cinco años de garantía

12. Certificados TUV CE SAA C-TICK ENEC

13. 147,5*42,5*30mm

Lista de modelos de controlador LED regulable de corriente constante de 30 W 0-10 V:

Atenuación de corriente constante 0/1-10V

Serie	Atenuación	Modelo	Aporte	Fuerza	FP	voltaje de salida	Corriente de salida
PE-N30AA 21-30W	0-10V 1-10V PWM 10V Empuje de resistencia de 100K	PE-N30AA42	CA100-250V	29,4W	0.88-0.96PF THD<10%	9-42V	350/400/450/500/550/600/650/700mA
PE-N45AA 30-45W	0-10V 1-10V PWM 10V Empuje de resistencia de 100K	PE-N45AA42	CA100-250V	44.1W	0.88-0.96PF THD<10%	9-42V	700/750/800/850/900/950/1000/1050mA

Aplicación del controlador LED regulable de corriente constante de 30 W 0-10 V:

1. Fuente de luz LED monocromática

2. iluminación inteligente de villa

3. Se puede acceder al sistema de iluminación inteligente inalámbrico

4. iluminación del museo

5. iluminación comercial de alta gama

Especificación del controlador LED regulable de corriente constante de 30 W 0-10 V:

Modelo		PE-N30AA42	PE-N45AA42
PRODUCCIÓN	Voltaje de salida	9-42Vcc	9-42Vcc
	Voltaje de salida máximo	42Vcc	42Vcc
	Voltaje de salida sin carga	55Vcc	55Vcc
	Corriente de salida	550/600/650/700 mA	900/950/1000/1050mA
	Potencia de salida	4,95W~29,4W	8,1 W ~ 44,1 W
	Nivel estroboscópico	Sin parpadeo
	Rango de atenuación	0~100%, el LED comienza en 0,03% posible.
	Frecuencia de atenuación PWM	>3600Hz
	Precisión actual	±3%
	Ondulación y ruido	≤2V (sin atenuación)
APORTE	Interfaz de atenuación	Resistencia 0-10V/1-10V/10V PWM/100K, corriente de control de señal <0,1mA
	Rango de voltaje de entrada	100-250 VCA
	Frecuencia	50/60Hz
	Corriente de entrada	<0,37A	<0,56A
	Factor de potencia	PF>0,95/100 V CA, a plena carga	PF>0,95/100 V CA, a plena carga
	THD	230Vac@THD ≤15% (carga completa)
	Eficiencia(tys.)	85% de carga completa	87% carga completa
	Corriente de irrupción (típica)	Arranque en frío 3,7A@230Vac	Arranque en frío 5.6A@230Vac
	Anti-sobretensión	L-N: 2kV
	Corriente de fuga	<0,25 mA/230 V CA
AMBIENTE	Temperatura de trabajo	ta: 45 °C tc: 80 °C
	Humedad de trabajo	20 ~ 95% HR, sin condensación
	Temperatura de almacenamiento, humedad	-40 ~ 80°C, 10~95% de humedad relativa
	Temperatura. Coeficiente	±0,03%/°C(0-50)°C
	Vibración	10~500Hz, 2G 12min./1ciclo, período de 72min. cada uno a lo largo de los ejes X, Y, Z.
PROTECCIÓN	Protección contra sobrecalentamiento	Ajustando o apagando inteligentemente la corriente de salida si la temperatura de la PCB ≥110°C, se recupera automáticamente.
	Protección contra sobrecarga	Apague la salida cuando la potencia nominal ≥102%, se recupera automáticamente.
	Protección contra cortocircuitos	Se apaga automáticamente si se produce un cortocircuito y se recupera automáticamente.
	Protección sin carga	Salida de voltaje constante.
SEGURIDAD Y EMC	Tensión soportada	E/P-O/P: 3750 Vca
	Resistencia de aislamiento	I/P-O/P: 100 MΩ/500 V CC/25 °C/70 % HR
	Estándares de seguridad	CEI/EN61347-1, CEI/EN61347-2-13
	Emisión CEM	EN55015, EN61000-3-2 Clase C, IEC61000-3-3
	Inmunidad EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Estándar de prueba estroboscópica	IEEE 1789
OTROS	Dimensión	147,5 (117) × 43 × 30 mm (largo × ancho × alto)
	Embalaje	bolsa de polietileno
	Peso (GW)	187/245g±10g

Dimensión:

Selección de corriente LED:

Conexión de atenuación de 0-10 V y atenuación PUSH:

El uso de la orientación:

1. Preste atención a la distinción entre entrada y salida, conéctelo correctamente y luego enciéndalo.

2. Conecte primero la carga de la salida CC, abra el controlador después de comprobarlo; En el modo de corriente constante, si se enciende en circuito abierto, apague el controlador y no pueda conectar el LED hasta que se libere la energía eléctrica almacenada por la salida, o podría dañar el LED.

3. Este tipo de controlador solo se limita al uso de lámparas LED, el rango de voltaje de entrada es AC100-265V, el algodón aislante térmico y otros elementos que obstruyen la disipación de calor del producto, que se ajusta al producto según lo especificado. voltaje de salida, rango de corriente, la temperatura ambiente de uso es de -20 a 45 grados y la superficie no puede cubrir las condiciones del medio ambiente, este producto disfruta de cinco años de garantía gratuita.

Las condiciones anormales y los métodos de tratamiento correspondientes:

1.the LED lamp doesn’t bright after the driver is connected at the first time, please turn off the AC input and check as follow:

1) si la salida de CC tiene mal contacto o no.

2) si la polaridad de salida de CC está invertida o si la placa de LED está soldada anti.

3) si la entrada de CA es un mal contacto, pruébelo después de eliminar estas fallas.

2. El dispositivo tiene buena conexión, las luces LED, pero el LED parpadea, apague la entrada de CA y verifique lo siguiente:

1) si los parámetros y los parámetros reales coinciden o no.

2). Comuníquese con nosotros oportunamente si tiene alguna pregunta sobre el uso, haremos todo lo posible para resolver los problemas con usted.

Declaración:

Las imágenes y especificaciones son solo de referencia, prevalecen el tipo, las especificaciones están sujetas a cambios con previo aviso.

Diferencia entre 0-10V y 1-10V:

1. Cuando el atenuador de 0/10 V se ajusta al máximo de 10 V, la corriente de salida alcanzará el 100 % de la potencia de salida y el brillo alcanzará el 100 %. Cuando el atenuador de 0-10 V se ajusta a 0 V, la corriente será mínima y la luz se apagará; Cuando la atenuación de 1-10 V se ajusta a 1 V, la corriente es mínima y la luz se apaga.

2. Diferencia entre atenuación de 0-10 V y 1-10 V: diferente voltaje de arranque y cierre, 0-10 V está encendido a 0,7 V, (el brillo mínimo) 1-10 V está encendido a 1,2 V (el brillo mínimo).

3. Controlador de atenuación digital 0-10V y 1-10V identificación automática de atenuación dos modos de atenuación.

4. El mismo circuito de señal controla la luz y la oscuridad al mismo tiempo.

5.El atenuador (sistema de atenuación) se divide en señales de atenuación de 0-10 V y 1-10 V.

6. La compatibilidad de atenuación está relacionada con la distancia de control de la línea de señal y el número de fuentes de alimentación de control. Si el número es demasiado grande o la línea de señal es demasiado larga, se producirán problemas como no se puede ajustar más bajo y no se puede apagar.
