Desmontaje del nuevo cargador rápido GaN de 140 W de Apple

El nuevo cargador rápido de 140 W de Apple viene con un nuevo modelo A3607. Como nuevo accesorio de carga diseñado por Apple para dispositivos de próxima generación, la exposición del A3607 ha despertado una atención generalizada de la industria hacia las soluciones de carga de los próximos dispositivos de Apple.

Con su apariencia, tamaño y parámetros básicamente iguales que el modelo anterior, ¿se ha ajustado su arquitectura interna? ¿Se han actualizado los componentes principales? Con estas preguntas, ChargerLAB realizó un desmontaje detallado del nuevo cargador rápido A3607 de 140 W de Apple de inmediato y ahora revelará su verdadera estructura interna.

Aspecto del cargador rápido Apple de 140 W

El empaque presenta un diseño minimalista clásico, con el logotipo de Apple, el nombre del producto y la apariencia impresos en el frente.

En el lateral hay una pegatina con los parámetros del producto.

Más adelante se presentará un detalle de los parámetros en la etiqueta en la sección de visualización física del producto.

El cargador es compatible con dispositivos USB-C y se recomienda oficialmente su uso con la MacBook Pro de 16 pulgadas equipada con un puerto MagSafe 3.

El adaptador de corriente es de fabricación nacional, con fecha de producción 2026 y modelo A3607.

El paquete incluye el cargador y un manual de usuario.

El cargador está envuelto en un papel protector para evitar rayones en su estado inicial.

La apariencia del nuevo cargador rápido de 140 W de Apple es idéntica a la del modelo anterior, con un acabado brillante y transiciones de esquinas redondeadas.

El logo de Apple está centrado en la parte delantera y trasera del cuerpo.

La información de los parámetros del cargador está impresa en un lado del cuerpo.

Primer plano de los parámetros del producto

Entrada: 100–240V~ 50/60Hz 2A

(USB PD) Salida: 5,2 V 3 A, 9 V 3 A, 15 V 5 A, 20,5 V 5 A, 28 V 5 A

El cargador ha pasado las certificaciones CCC y KC.

El nombre del producto, el modelo y las precauciones están impresos en el otro lado de la carcasa.

El modelo del nuevo cargador rápido de 140W de Apple es el A3607.

El cargador está equipado con clavijas chinas estándar plegables, con diseños de doble ala en ambos lados.

Los pines adoptan un diseño de módulo independiente clásico y son desmontables y reemplazables.

Primer plano de la base de fijación en forma de T, que también puede servir como cable de tierra.

La carcasa del módulo está marcada con una clasificación de 250 V~ 2,5 A y Jabil Inc., lo que indica que el módulo de clavijas lo suministra Jabil. En particular, se agrega un clip de metal para fijación auxiliar dentro de la ranura del módulo para garantizar que el módulo no se afloje fácilmente después de un uso prolongado.

Además, el diseño del pasador es diferente al de la versión anterior.

El extremo de salida está equipado con un único puerto USB-C con un núcleo de plástico blanco.

La carcasa del receptáculo del puerto USB-C también está diseñada de forma independiente.

La longitud medida del cuerpo del nuevo cargador rápido de 140 W de Apple es de 95,68 mm.

El ancho es de 74,35 mm.

El espesor es de 28,51 mm.

Colocados al lado del antiguo cargador rápido de nitruro de galio A2452 de 140 W de Apple, la apariencia principal y las dimensiones de los adaptadores de corriente nuevos y antiguos son completamente idénticas.

Percepción intuitiva del tamaño del cargador en la mano.

Además, el producto pesa aproximadamente 285 g.

Probado con ChargerLAB POWER‑Z KM003C para detectar el protocolo de salida del puerto USB‑C, admite protocolos de carga PD3.1 y DCP.

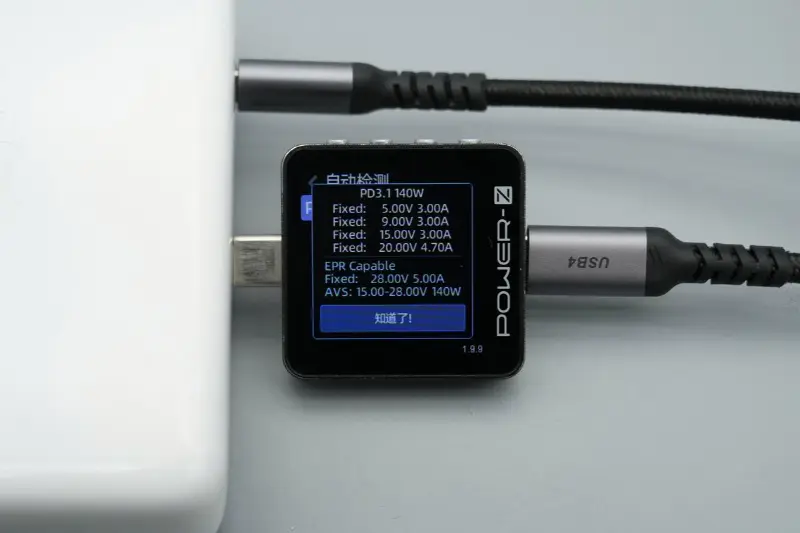

El paquete PDO muestra que el puerto USB-C también tiene cinco engranajes de voltaje fijo: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, así como un engranaje de voltaje AVS de 15–28V 140W.

Al cargar un iPhone 17 Pro Max con el nuevo cargador rápido de 140 W de Apple, la potencia de carga medida es de aproximadamente 36,34 W.

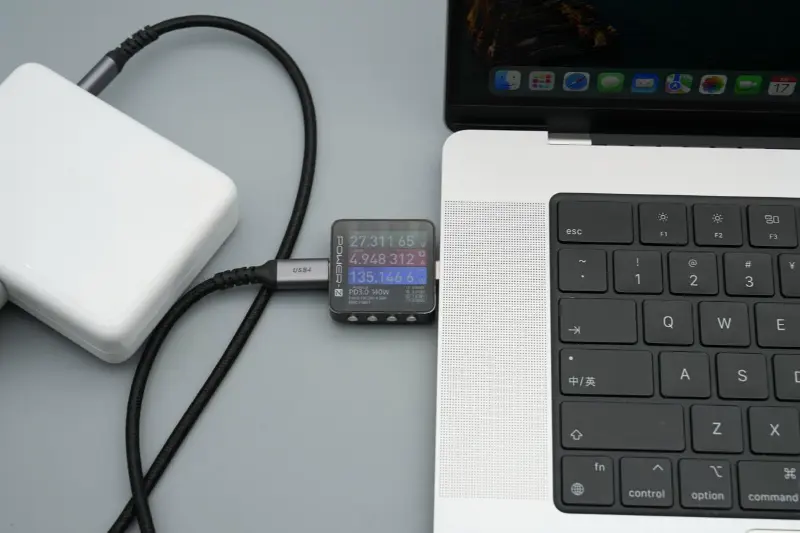

Al cargar una MacBook Pro, la potencia de carga medida es de aproximadamente 135,15 W, lo que permite una carga rápida de 28 V, 5 A y 140 W.

Desmontaje del cargador rápido Apple de 140 W

La carcasa del cargador se abre cortando el lateral.

La carcasa es muy gruesa para una protección fuerte y los bordes están pegados para reforzar los módulos internos.

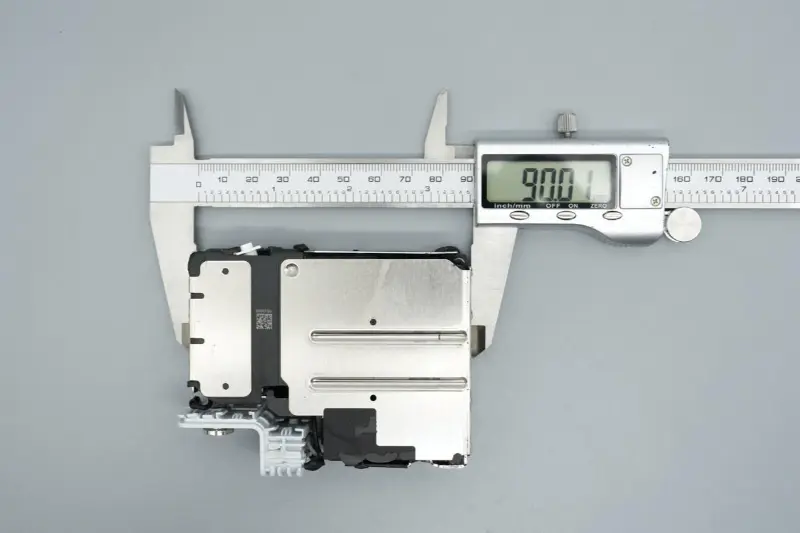

La longitud medida del módulo interno es de 90,01 mm.

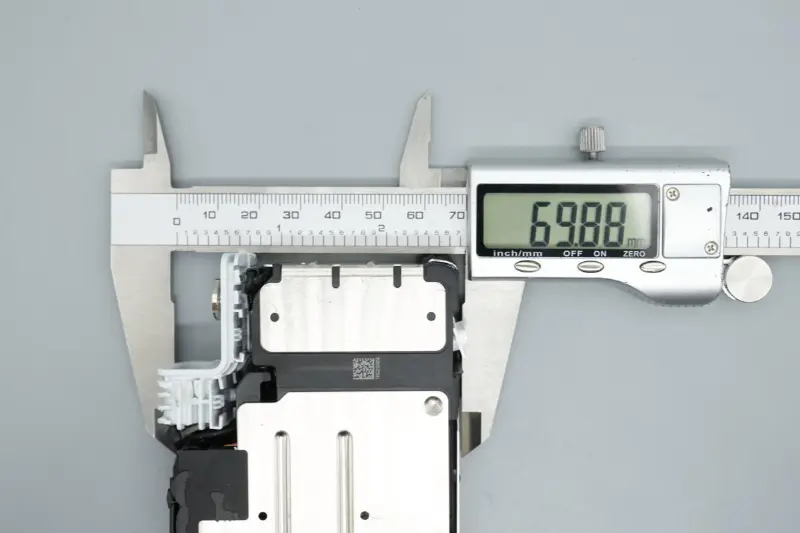

El ancho es de 69,88 mm.

El espesor es de 23,52 mm.

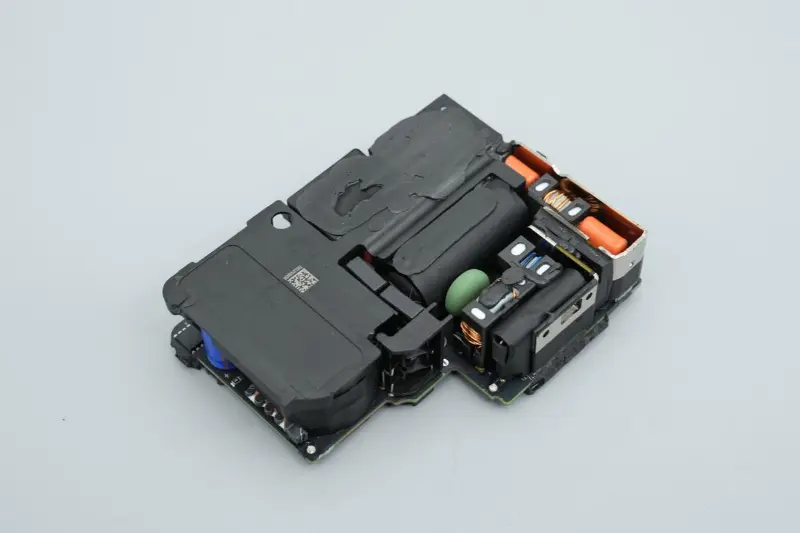

El módulo PCBA está cubierto con dos carcasas metálicas integradas para una disipación uniforme del calor.

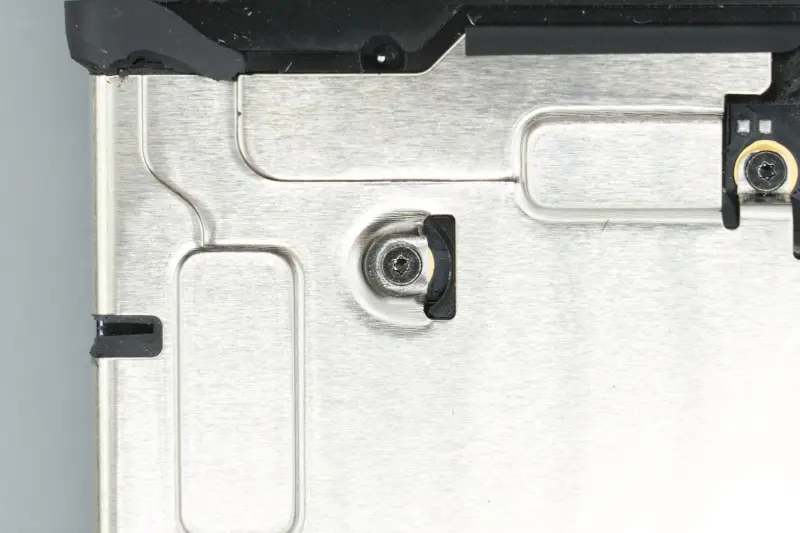

Las carcasas metálicas se fijan con tornillos.

Se adjunta cinta aislante a algunas áreas del costado.

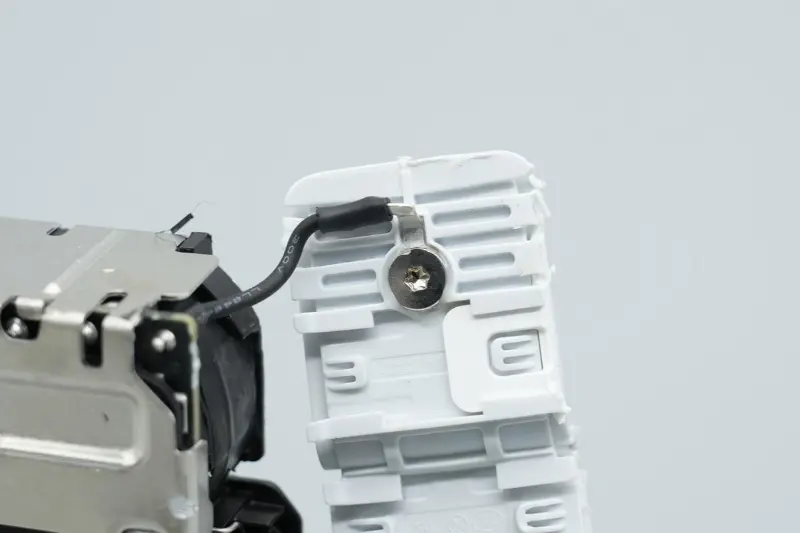

Un cable en el extremo de entrada está conectado a la base de fijación en forma de T para conexión a tierra.

Los tubos termorretráctiles se utilizan para aislar los puntos de soldadura de los terminales de los cables de CA.

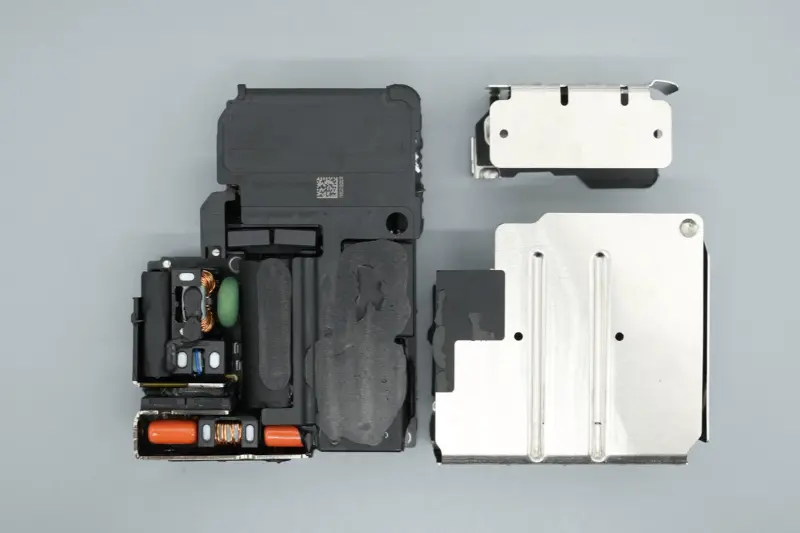

Retire los tornillos para quitar las carcasas metálicas.

Se aplica un tratamiento aislante al lado interior de la carcasa metálica correspondiente a la parte posterior de la placa base y otras áreas.

Una cubierta de plástico cubre el área del transformador del módulo y se pegan componentes como condensadores e inductores.

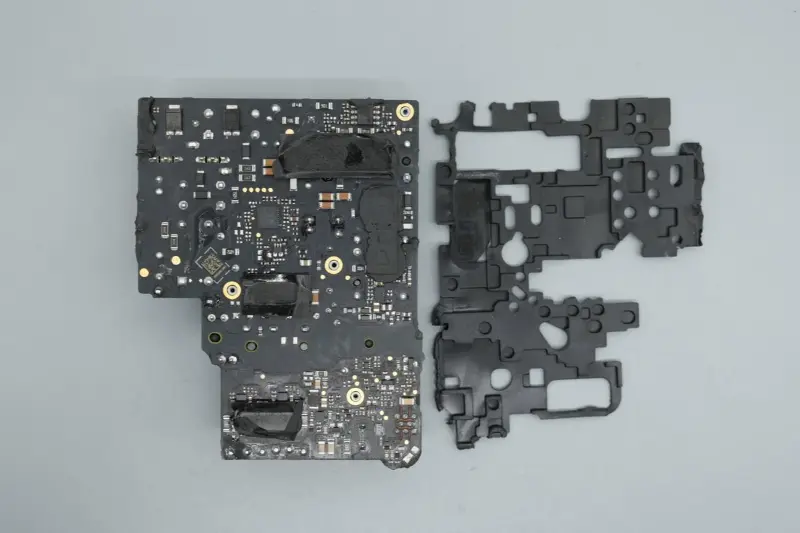

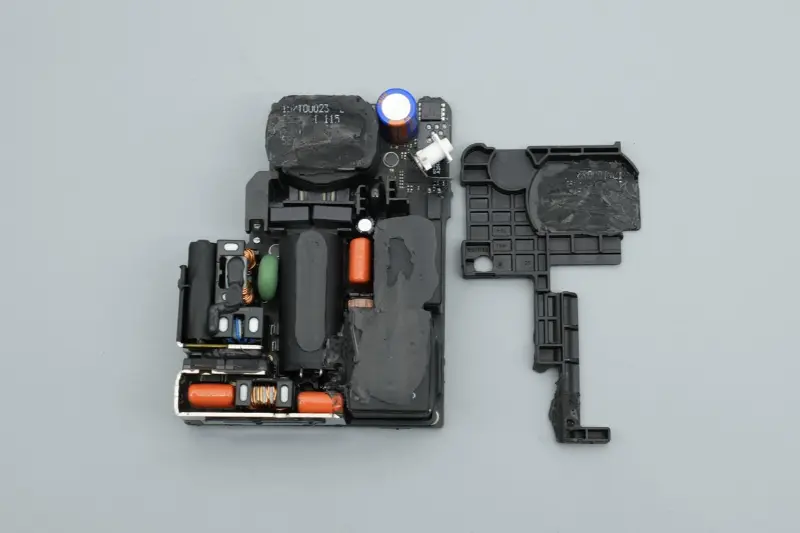

Retire la cubierta de plástico y se anidará un marco de plástico en el área central para refuerzo y aislamiento.

La parte posterior de la placa base está cubierta con una almohadilla de goma suave para protección.

Retire la almohadilla protectora y podrá ver que se aplica pegamento conductor térmico a las áreas correspondientes del chip y que se colocan pegatinas conductoras térmicas de grafito.

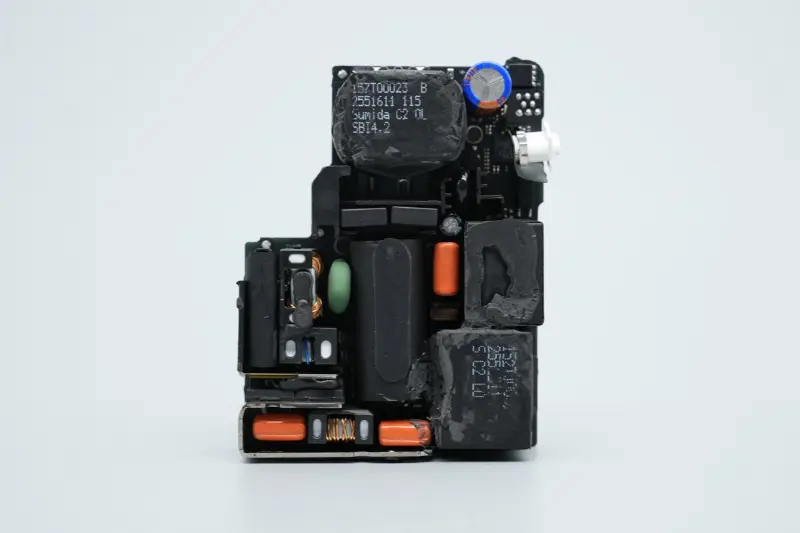

La parte frontal del módulo PCBA está dispuesta con fusibles, inductores de modo común, condensadores electrolíticos de filtro de alto voltaje, transformadores de corriente, condensadores de película, condensadores de fuente de alimentación, inductores de refuerzo PFC, inductores reductores, transformadores y otros dispositivos, con un diseño general compacto y ordenado.

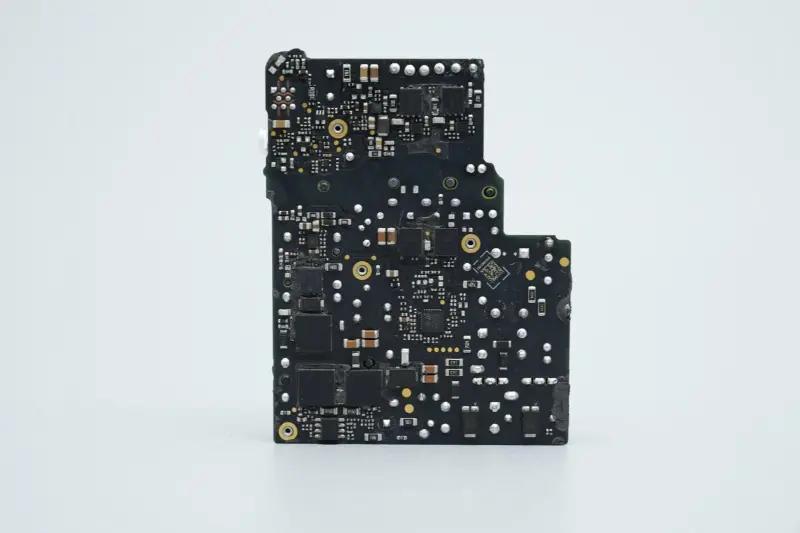

La parte posterior de la placa PCB está equipada con controladores y tubos MOS relevantes para el circuito de refuerzo PFC y el circuito de fuente de alimentación conmutada LLC.

Se instalan dos disipadores de calor adicionales en el extremo de entrada del módulo PCBA, con dos tubos MOS rectificadores activos Infineon en el medio.

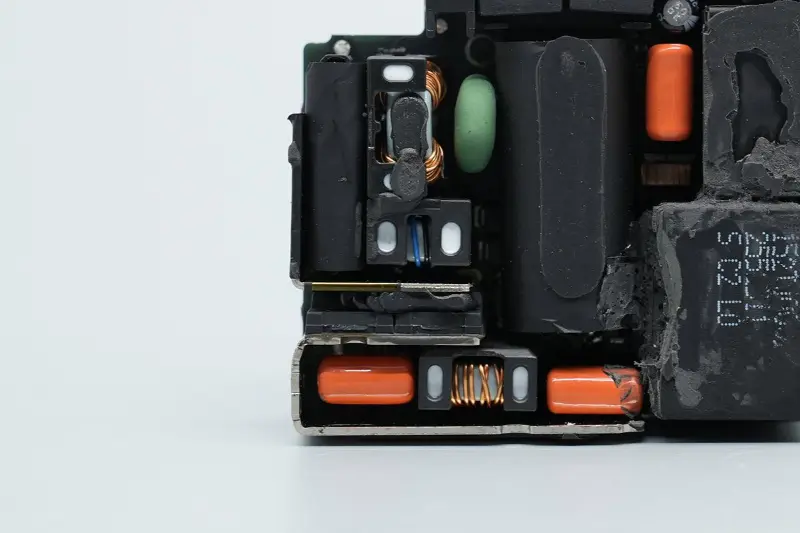

El área delimitada por los dos disipadores de calor también está equipada con fusibles, condensadores de seguridad X2, inductores de modo común, varistores, condensadores de filtro de película, inductores de filtro y otros dispositivos.

El fusible está dispuesto encima del condensador de seguridad X2 y envuelto con cinta adhesiva.

Retire la cinta y podrá ver que el condensador de seguridad X2 está cubierto con una carcasa de plástico para aislamiento y los dos componentes están envueltos y fijados con cinta adhesiva.

La corriente nominal del fusible es de 3,15 A y un tubo aislante está recubierto en un pasador de soldadura.

Primer plano del condensador de seguridad X2 con una capacidad de 0,22μF.

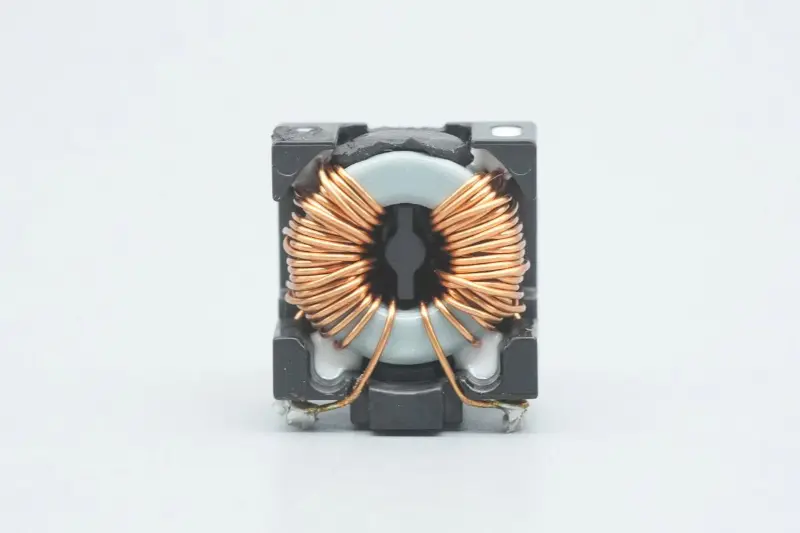

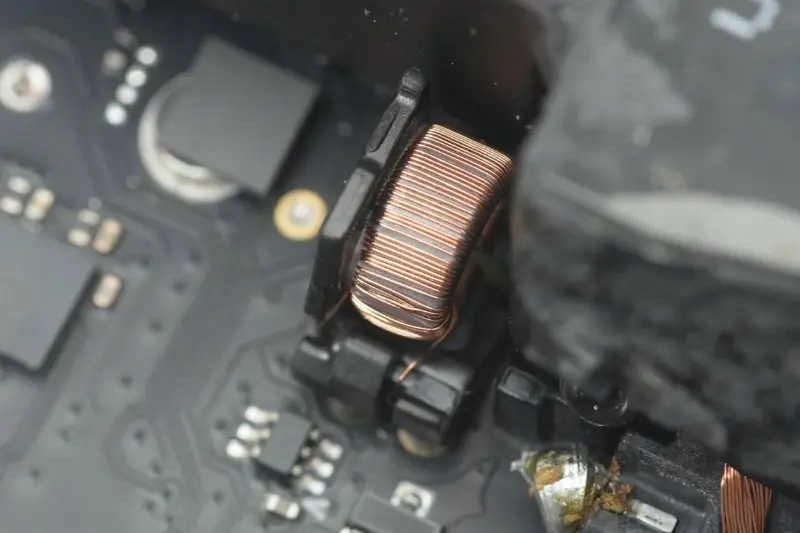

Los inductores de modo común se utilizan para filtrar interferencias EMI y están soldados con soportes de plástico.

Primer plano de otro inductor de modo común.

Se utiliza un varistor TVR10621M para protección contra sobretensión de entrada.

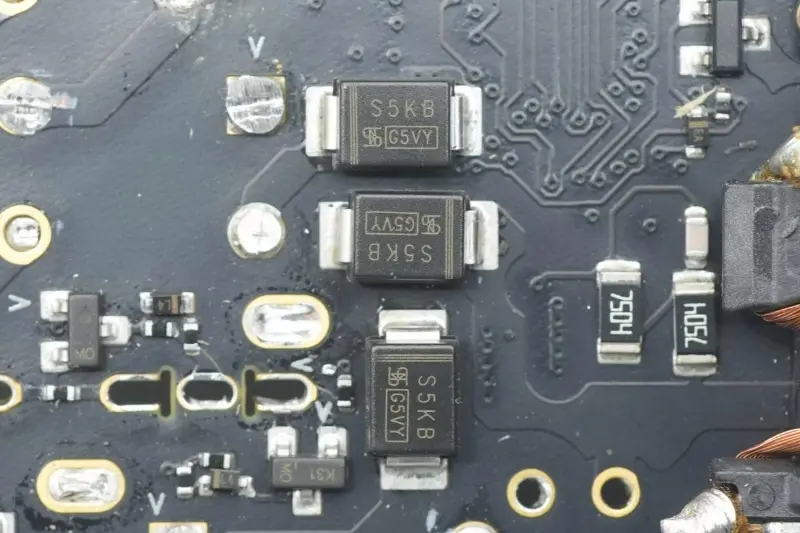

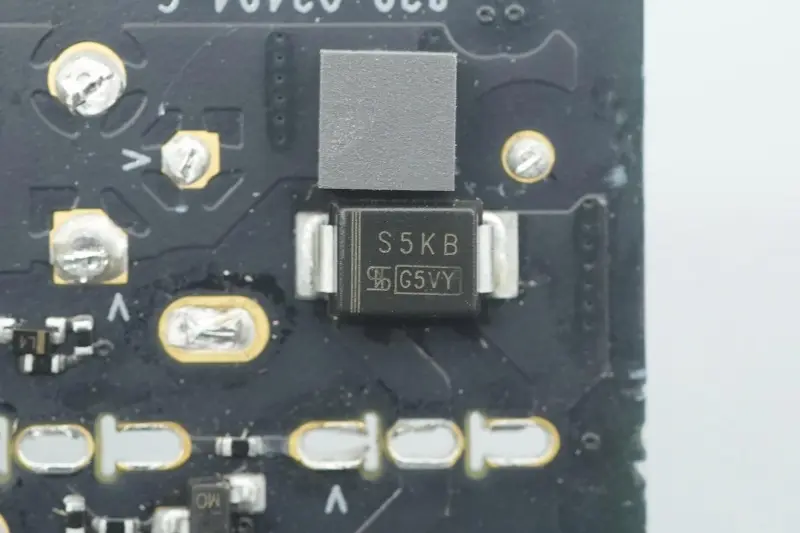

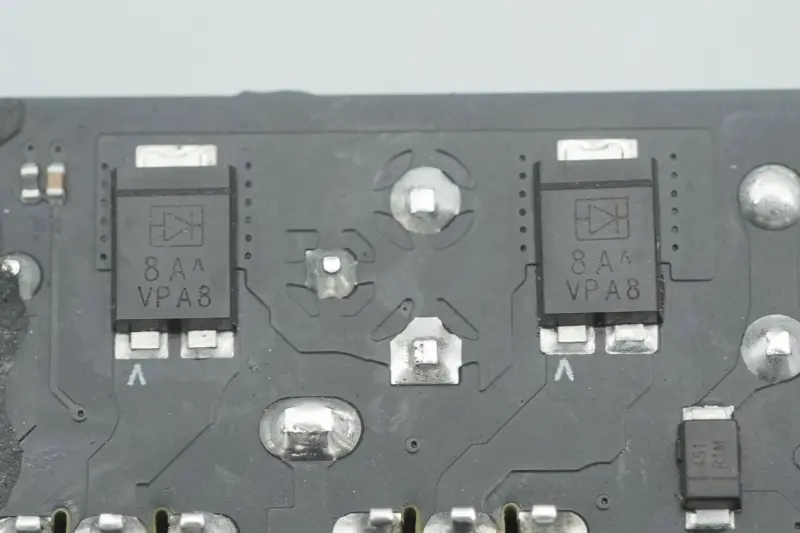

El extremo de entrada adopta un puente rectificador compuesto por cuatro diodos.

Primer plano del cuarto diodo.

Primer plano de los otros dos diodos, emparejados con Infineon CoolMOS IPA65R095C7 para rectificación activa.

Los dos tubos MOS rectificadores activos son de Infineon, modelos personalizados para Apple, marcados 65C095C7, empaquetados en TO‑220FP, utilizados para mejorar la eficiencia de la rectificación.

Primer plano de dos condensadores de película con una especificación de 1μF 450V.

Primer plano del inductor del filtro de anillos magnéticos, reforzado con cola.

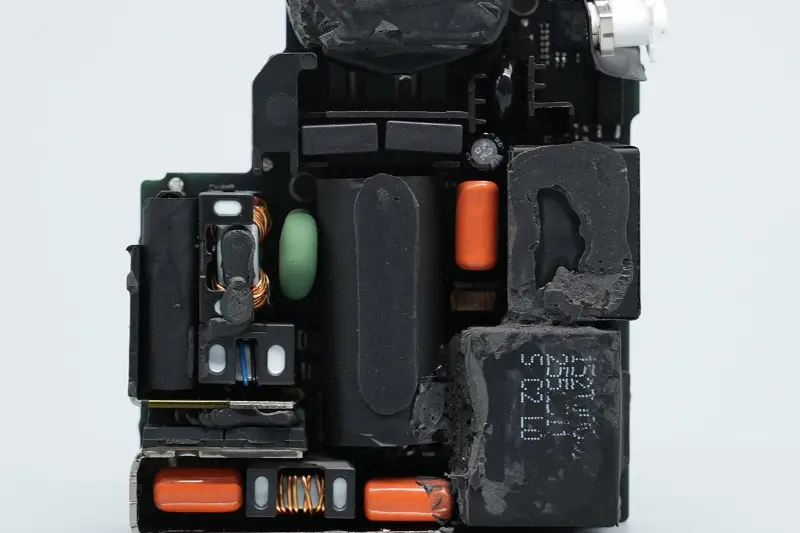

En el otro extremo se instalan un inductor de refuerzo PFC y un inductor reductor.

El área central está equipada con condensadores electrolíticos de filtro de alto voltaje, transformadores de corriente, condensadores de película, condensadores resonantes, condensadores de fuente de alimentación del chip de control principal, condensadores en Y y otros dispositivos. Los condensadores electrolíticos del filtro de alto voltaje se envuelven con cinta aislante y se colocan horizontalmente.

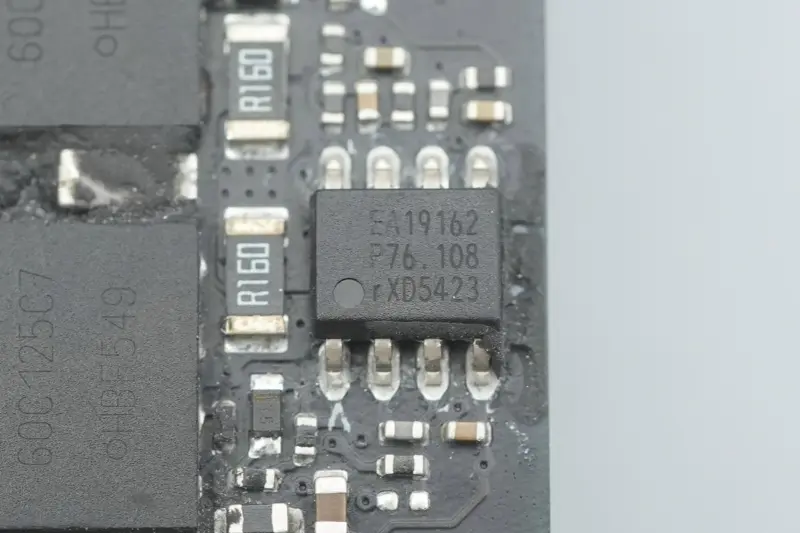

El controlador PFC es de NXP, modelo TEA19162T, con función de descarga de condensador X integrada, operando en modo cuasi-resonante o modo DCM. Admite un rango de voltaje de entrada de 70 a 276 V, integra arranque y parada suaves y proporciona una salida regulada por refuerzo preciso.

TEA19162T adopta conmutación de valle o conmutación de voltaje cero para minimizar las pérdidas de conmutación, admite limitación de frecuencia para reducir las pérdidas de conmutación y admite el modo de ráfaga para reducir el consumo de energía. Envasado en SO8.

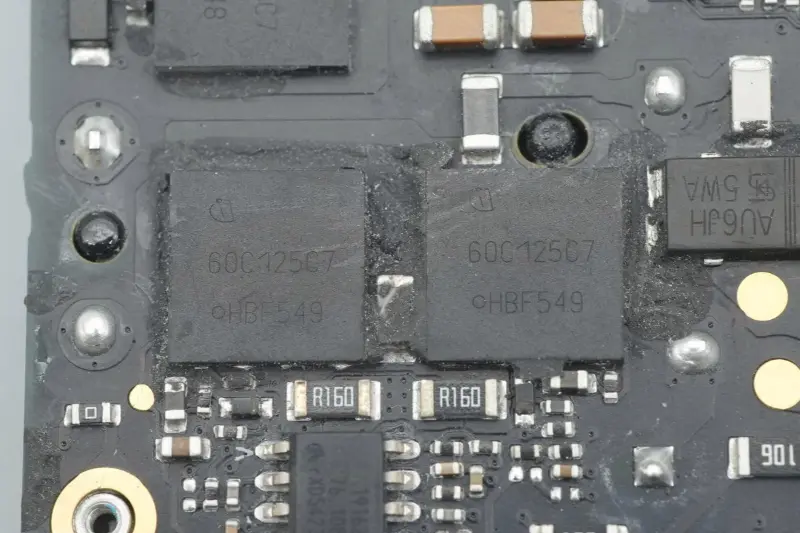

El tubo del interruptor PFC es de Infineon, marcado 60C125C7 y empaquetado en VSON‑4.

Primer plano del inductor de refuerzo PFC.

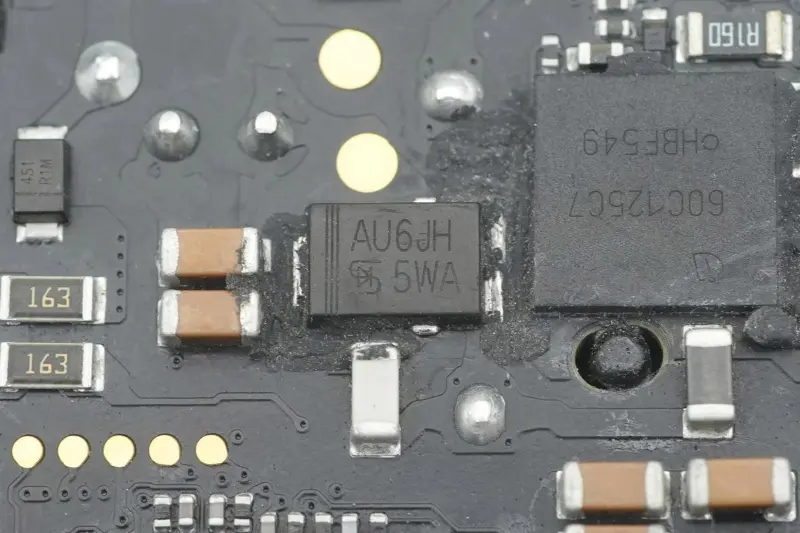

El diodo rectificador PFC es de Taiwan Semiconductor, modelo TUAU6JH, un diodo de recuperación rápida con una especificación de 600 V 6 A, empaquetado en TO‑277A.

El condensador electrolítico del filtro de alto voltaje es de Rubycon, con una especificación de 450V 82μF.

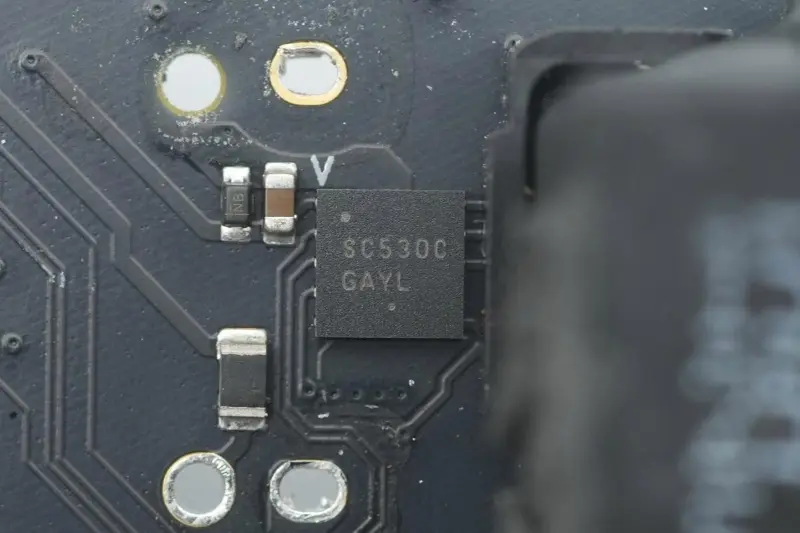

El controlador para los tubos interruptores de Infineon y STMicroelectronics es un modelo personalizado de ON Semiconductor, marcado SC530C.

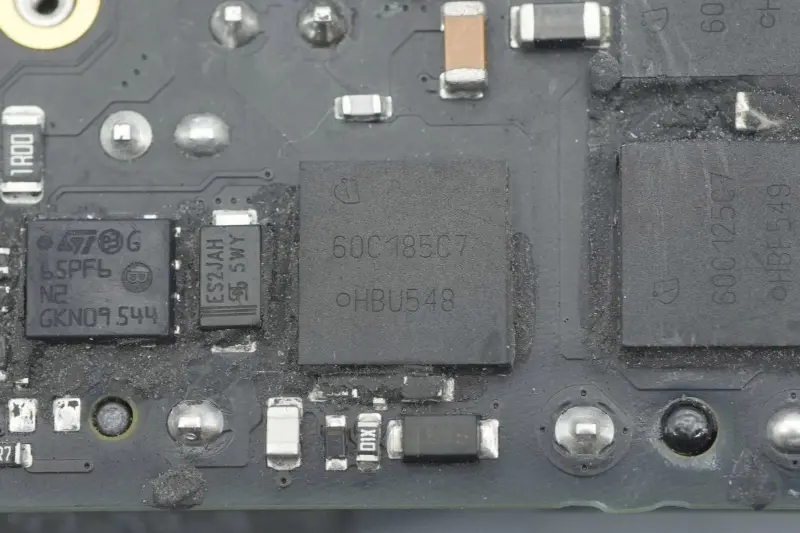

Un tubo MOS personalizado de Infineon, marcado 60C185C7, un modelo personalizado para Apple, empaquetado en VSON‑4.

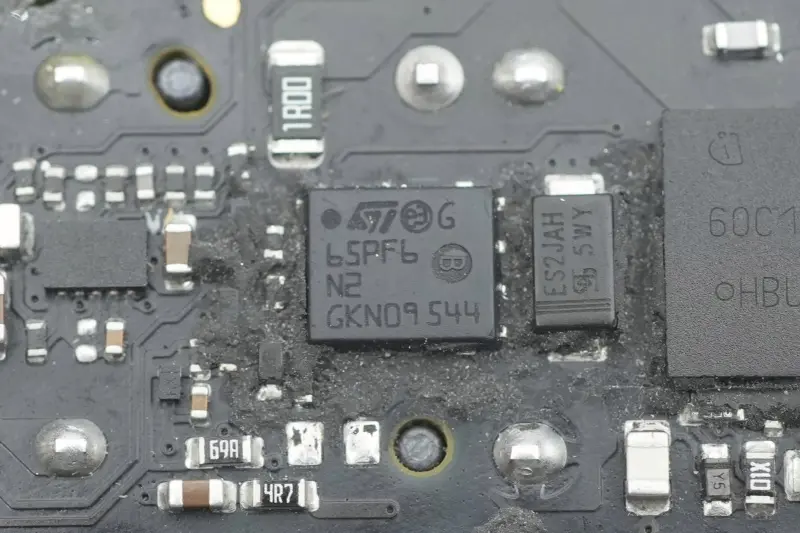

Otro tubo MOS es de STMicroelectronics, marcado 65PF6N2, empaquetado en PowerFLAT 5x6 HV.

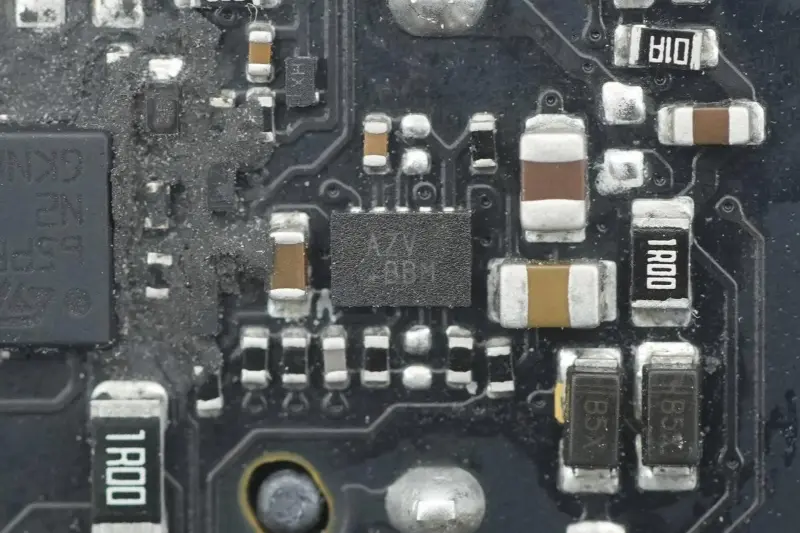

Un chip marcado AZV.

Transformador de corriente para detectar la corriente de entrada de la etapa reductora.

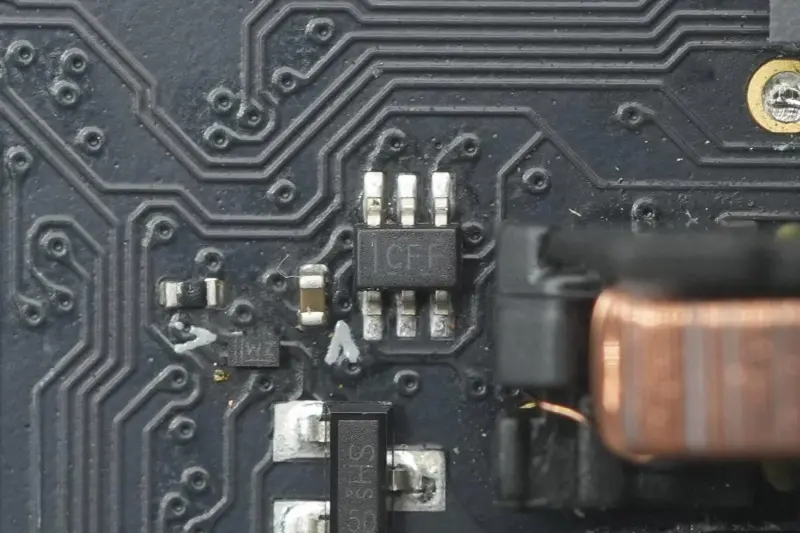

El inversor de doble canal de 1,65 a 5,5 V con entrada de disparador Schmitt es de Texas Instruments, marcado como CFF, modelo SN74LVC2G14, empaquetado en SC70.

Primer plano del inductor reductor.

El tercer condensador de filtro de película tiene una especificación de 1μF 450V.

El condensador de fuente de alimentación del chip de control principal también es de Rubycon, con una especificación de 35V 47μF.

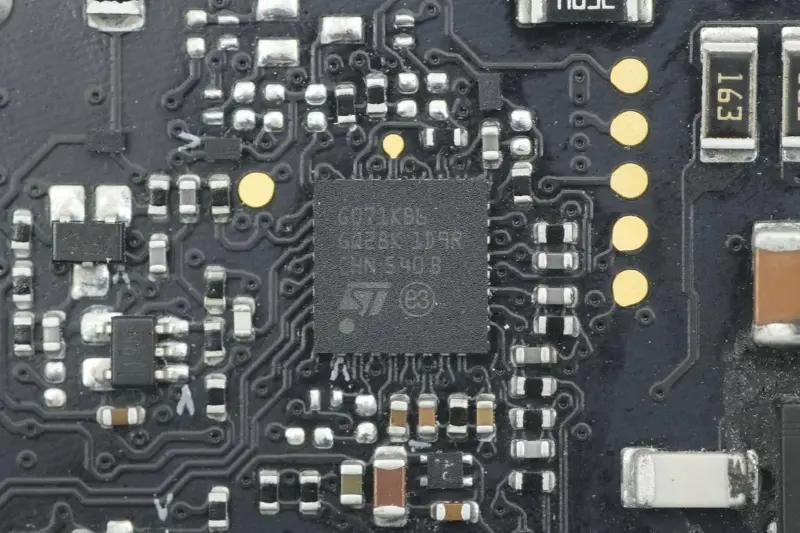

MCU de núcleo STMicroelectronics STM32G071KB M0, Flash de 128K incorporado, RAM de 36K, frecuencia principal de 64MHz, empaquetado en UFQFPN32, utilizado para el control de la unidad primaria de la fuente de alimentación.

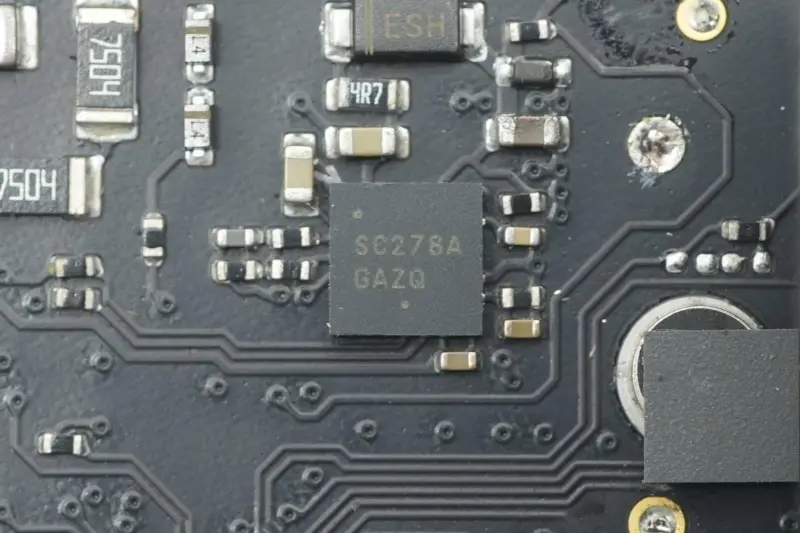

El controlador para los dos tubos interruptores LLC es un modelo personalizado de ON Semiconductor, marcado SC278A, empaquetado en DFN‑10.

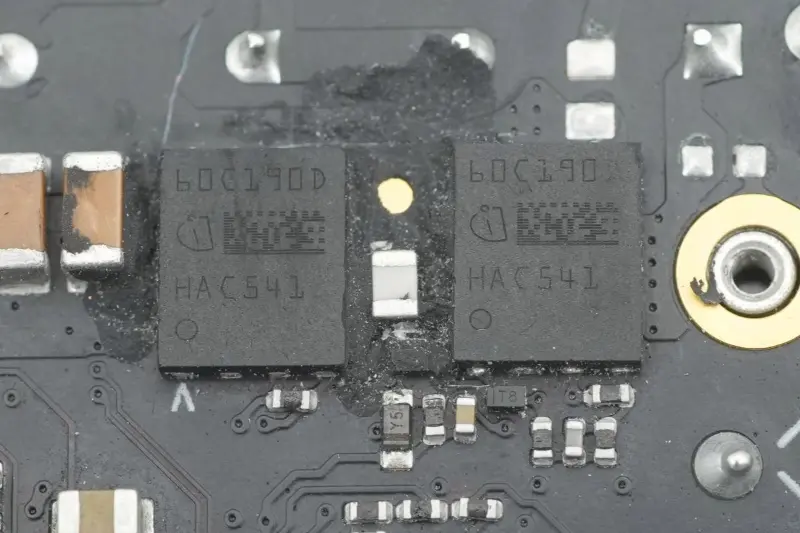

Los dos tubos interruptores LLC son de Infineon, marcados como 60C190D, modelos personalizados para Apple, empaquetados en TSON‑8‑6.

Los dos condensadores resonantes son de VISHAY.

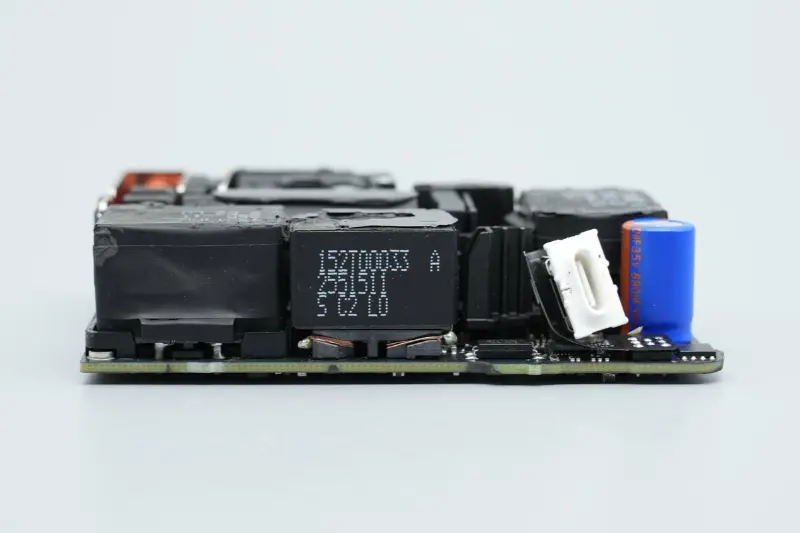

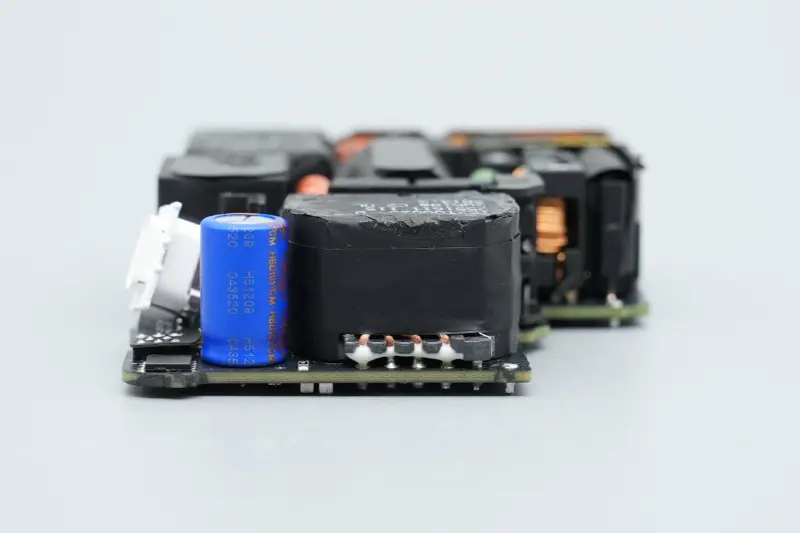

En un lado del extremo de salida se instalan un transformador, un optoacoplador, un condensador de filtro de salida, un chip de protocolo y un tubo de conmutación VBUS.

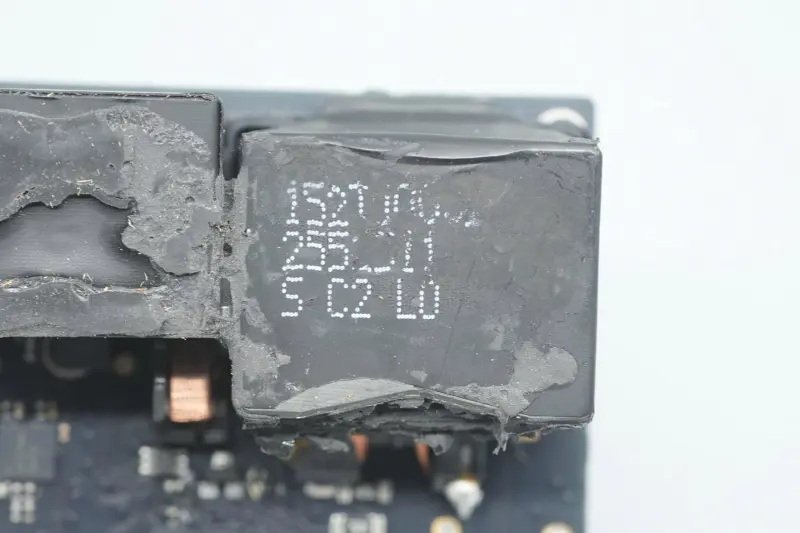

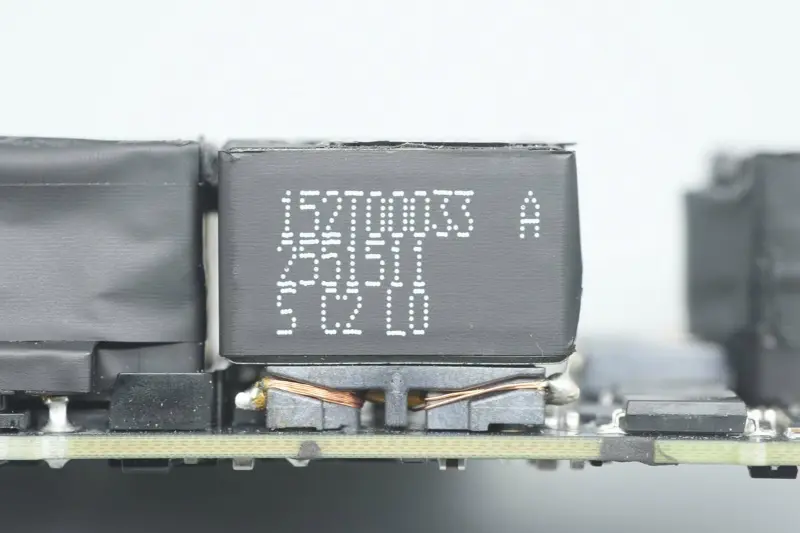

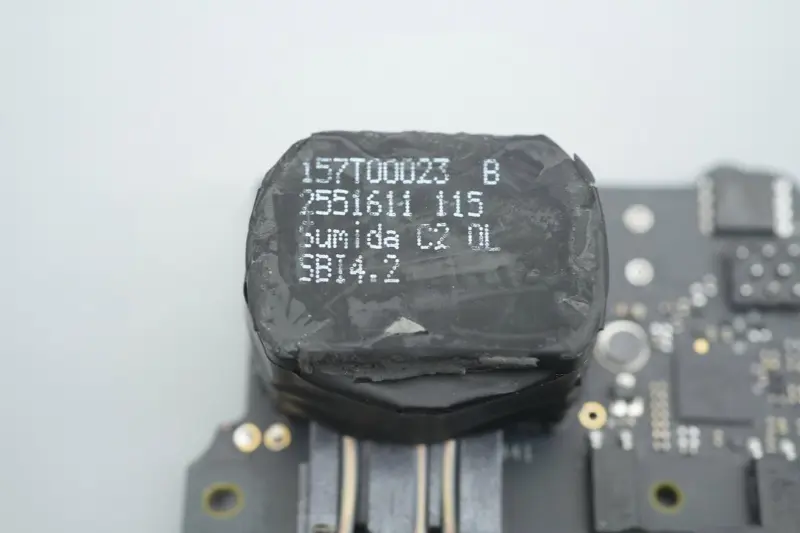

El transformador lo suministra Sumida.

Se utilizan dos condensadores en Y negros para evitar interferencias.

Primer plano de dos optoacopladores, utilizados para la tensión de salida de retroalimentación y la protección del circuito.

Primer plano del tercer condensador Y.

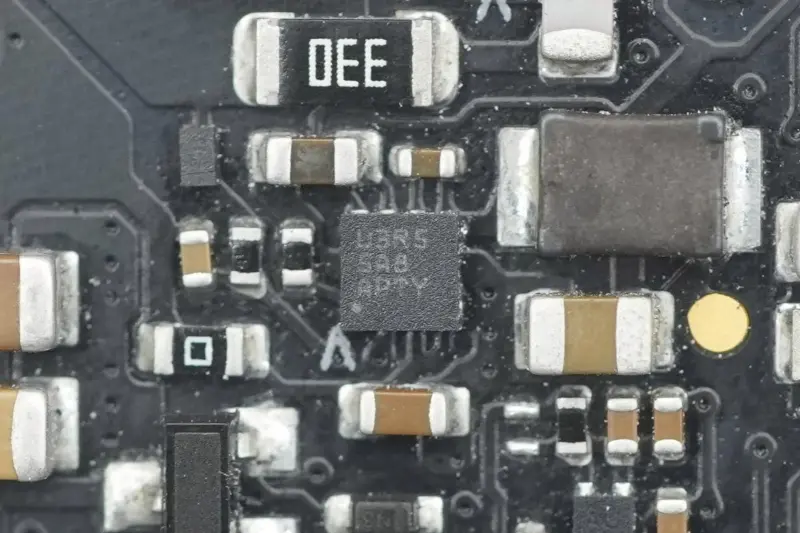

Convertidor reductor para alimentar el controlador de rectificación síncrona.

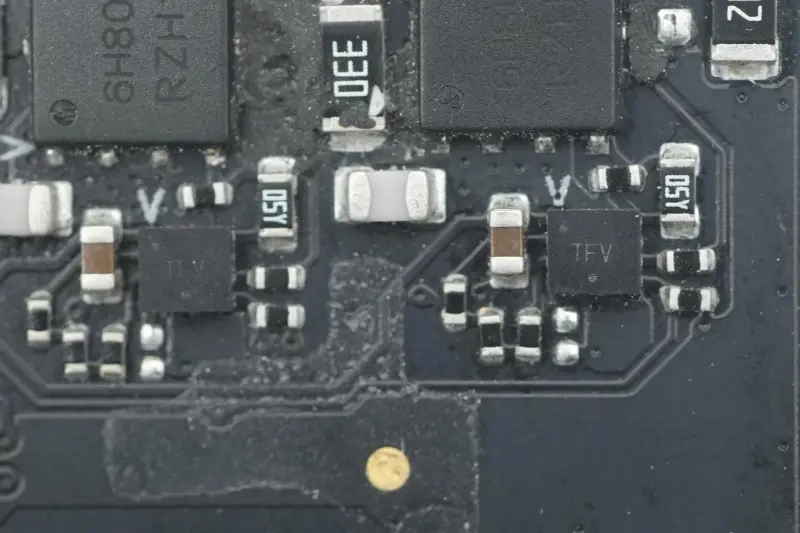

Dos controladores de rectificación síncrono de modelo personalizado son de ON Semiconductor, marcados como TFV, empaquetados en WDFN8.

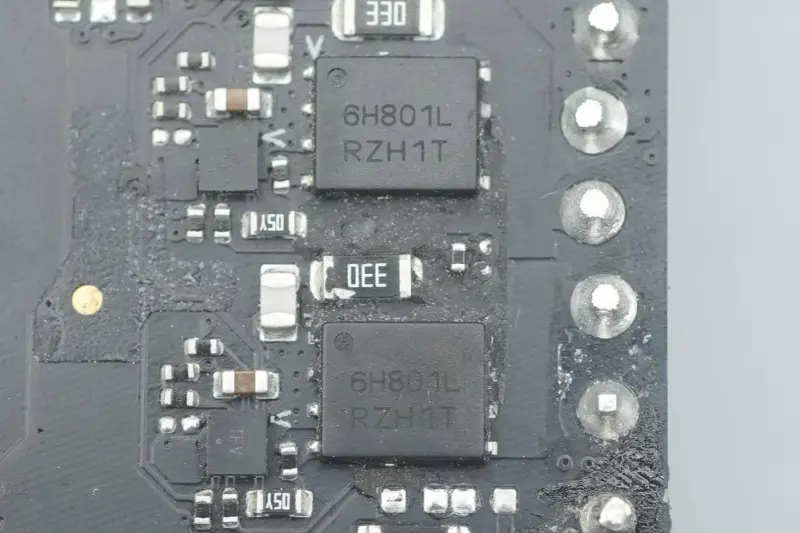

El tubo rectificador síncrono es de ON Semiconductor, modelo NTMFS6H801NL, tubo NMOS, tensión soportada de 80 V, resistencia de encendido de 2,7 mΩ, empaquetado en DFN5.

El condensador del filtro de salida es de Lelon.

La especificación del condensador es 35V 680μF.

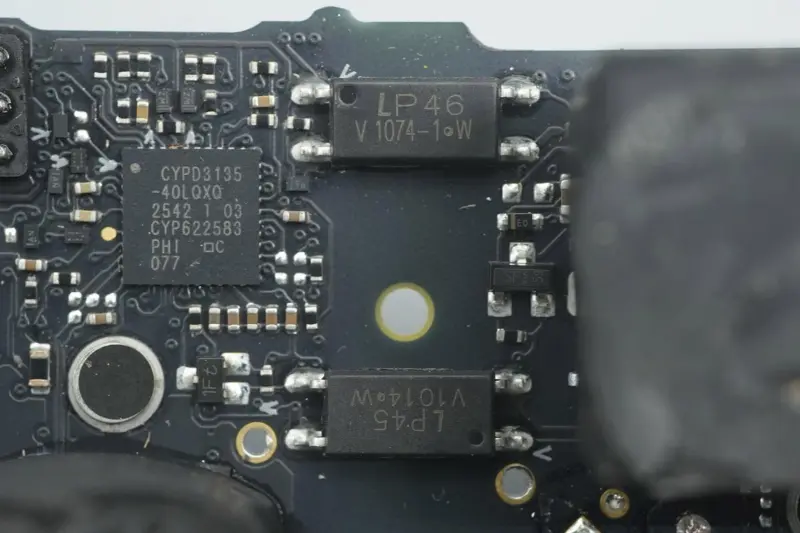

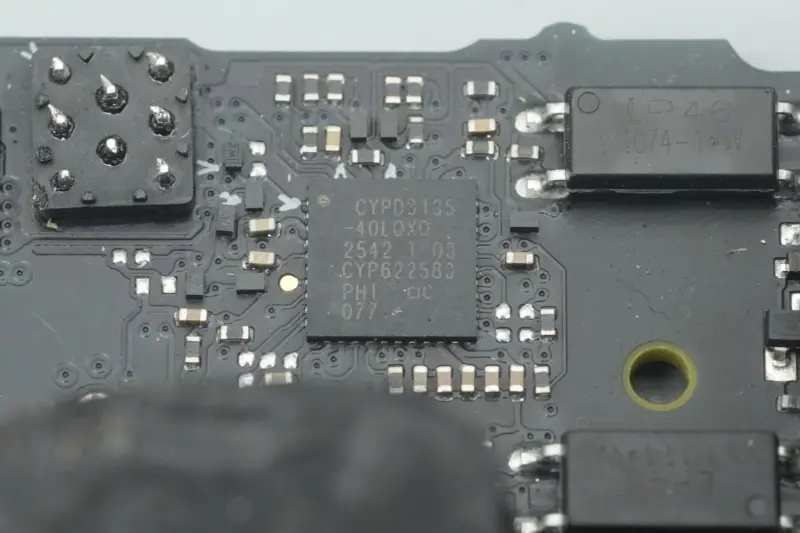

El chip de protocolo adopta Infineon CYPD3135, el primer chip de protocolo de carga rápida USB PD3.1 de la industria, personalizado por Apple para Infineon.

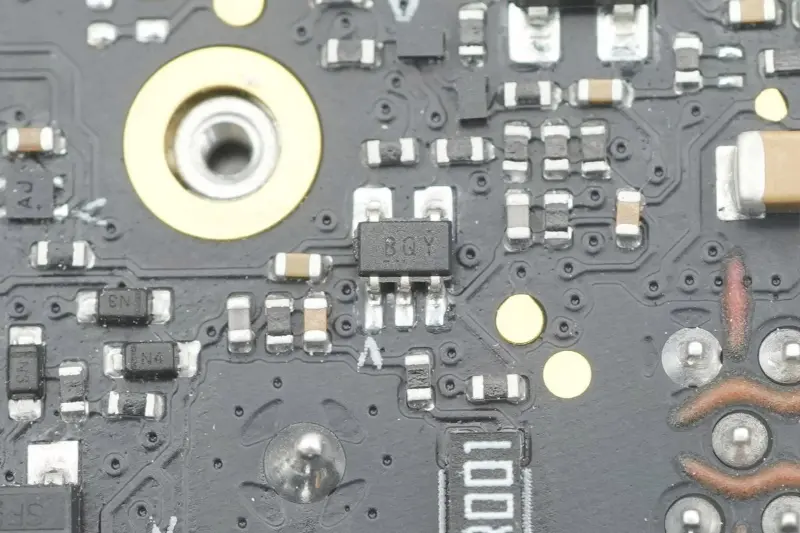

Amplificador para detección de corriente de salida.

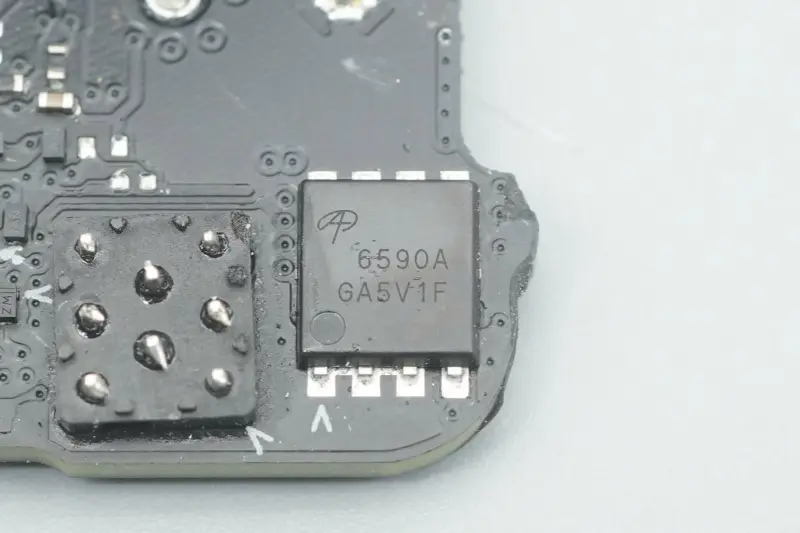

El tubo del interruptor VBUS de salida es de AOS, modelo AON6590A, tubo NMOS, tensión soportada de 40 V, resistencia de encendido de 0,99 mΩ, empaquetado en DFN5*6.

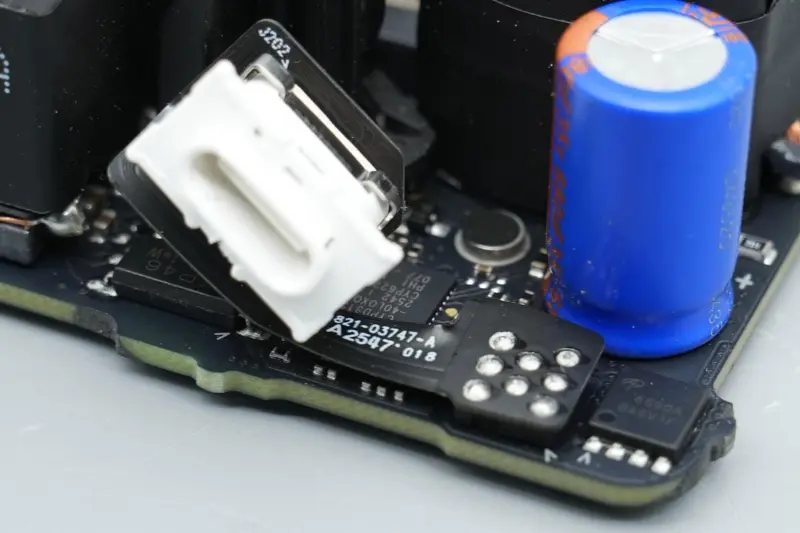

El receptáculo del puerto USB-C está conectado a la PCB principal mediante una placa de circuito flexible.

Primer plano del receptáculo del puerto USB-C.

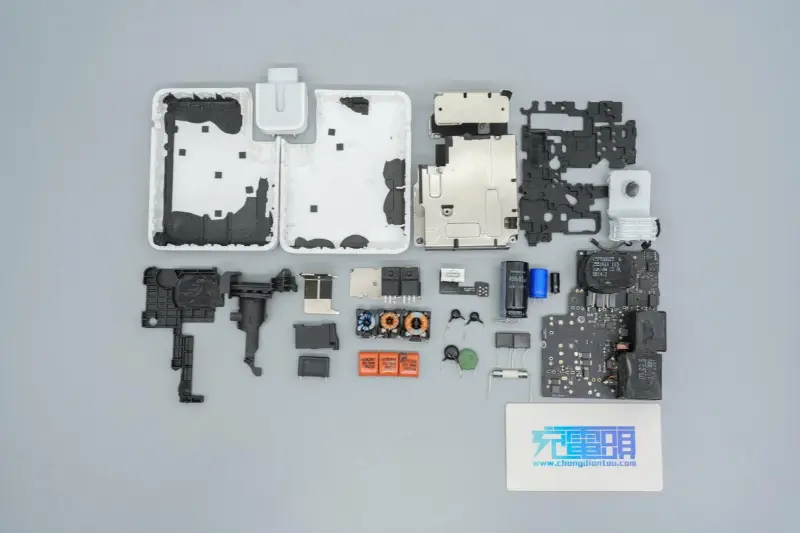

Resumen

El nuevo cargador rápido A3607 de 140 W de Apple continúa con el consistente lenguaje de diseño minimalista de Apple, y su apariencia y tamaño generales son muy consistentes con los de la generación anterior A2452. Sin embargo, existen algunas diferencias detalladas: se añade un clip metálico para fijación auxiliar en la ranura del módulo de clavijas desmontable.

En términos de rendimiento, si bien sirve como fuente de alimentación insignia para los dispositivos de nueva generación de Apple, también es altamente compatible con modelos antiguos anteriores, proporcionando carga rápida PD3.1 de hasta 140 W para dispositivos.

El cargador aún adopta una arquitectura de alta eficiencia de PFC + LLC + reductor síncrono, con un diseño general compacto y un diseño sólido de disipación de calor. En términos de componentes principales, sobre la base de que los controladores siguen siendo chips del mismo número de pieza de NXP, STMicroelectronics, ON Semiconductor e Infineon, los dispositivos de energía están casi unificados como productos personalizados de Infineon, lo que hace que la solución general sea más intensiva y personalizada, y se espera que el rendimiento de eficiencia energética mejore aún más.
