Cómo el inyector PoE suministra energía y red a las cámaras

El desarrollo inicial y la posterior construcción del esquema de suministro de inyectores PoE para equipos de monitoreo de seguridad están estrechamente relacionados. Especialmente en la etapa posterior de construcción, se deben comprender completamente las especificaciones, características y protocolos relacionados de las cámaras PoE y los módulos de fuente de alimentación PoE. Sólo así podremos garantizar que el proyecto de monitoreo se complete de manera eficiente y a bajo costo. ¿Cómo alimenta el módulo de fuente de alimentación PoE la cámara de vigilancia y proporciona la red?

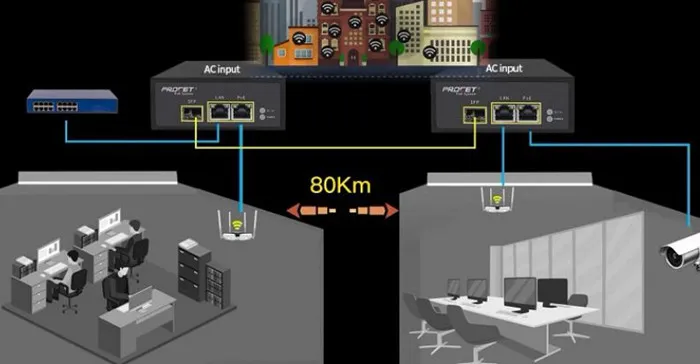

La fuente de alimentación PoE requiere solo un cable de red para proporcionar energía y transmisión de red a AP (cámaras PoE, AP inalámbrico y otros equipos) al mismo tiempo. El sistema de monitoreo de seguridad adopta una solución de suministro de energía PoE de red (consulte la figura a continuación para obtener más detalles), lo que elimina la necesidad de instalar un enchufe y desplegar un cable de alimentación. etc., ahorrando así costos de tiempo, costos de implementación de red, costos de mano de obra de instalación y costos de mantenimiento posteriores, etc. Cuantos más dispositivos alimentados por inyectores PoE se utilicen en la red, más obvia se vuelve esta ventaja de tiempo y costo.

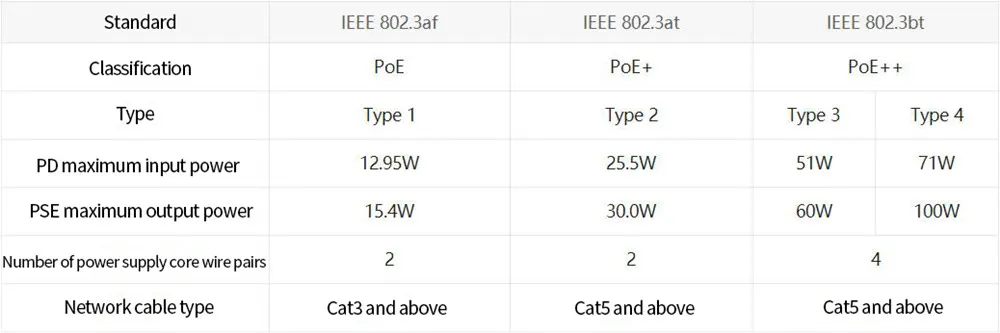

Sólo existen tres estándares para los módulos de suministro de inyectores PoE. La potencia de la fuente de alimentación IEEE802.3af es de 15,4 W/at. La potencia de la fuente de alimentación es de 30W/bt. La potencia de la fuente de alimentación es de 90w (consulte la figura a continuación para obtener más detalles). ¿Cómo combinar la fuente de alimentación PoE y la recepción de alimentación PoE (cámara PoE)? Por ejemplo:

1. Cuando la alimentación de la cámara PoE es de 10W, puede elegir el módulo de fuente de alimentación PoE IEEE802.3af;

2. Cuando la alimentación de la cámara PoE es de 20W, debe elegir el módulo de fuente de alimentación PoE IEEE802.3802.3at;

3. Cabe señalar que el estándar 802.3at es compatible con el estándar 802.3af, por lo que cuando la cámara PoE es el estándar 802.3af, puede elegir un módulo de fuente de alimentación PoE estándar o 802.3af.

El estándar 802.3bt es compatible con versiones anteriores de 802.3at y 802.3af.
