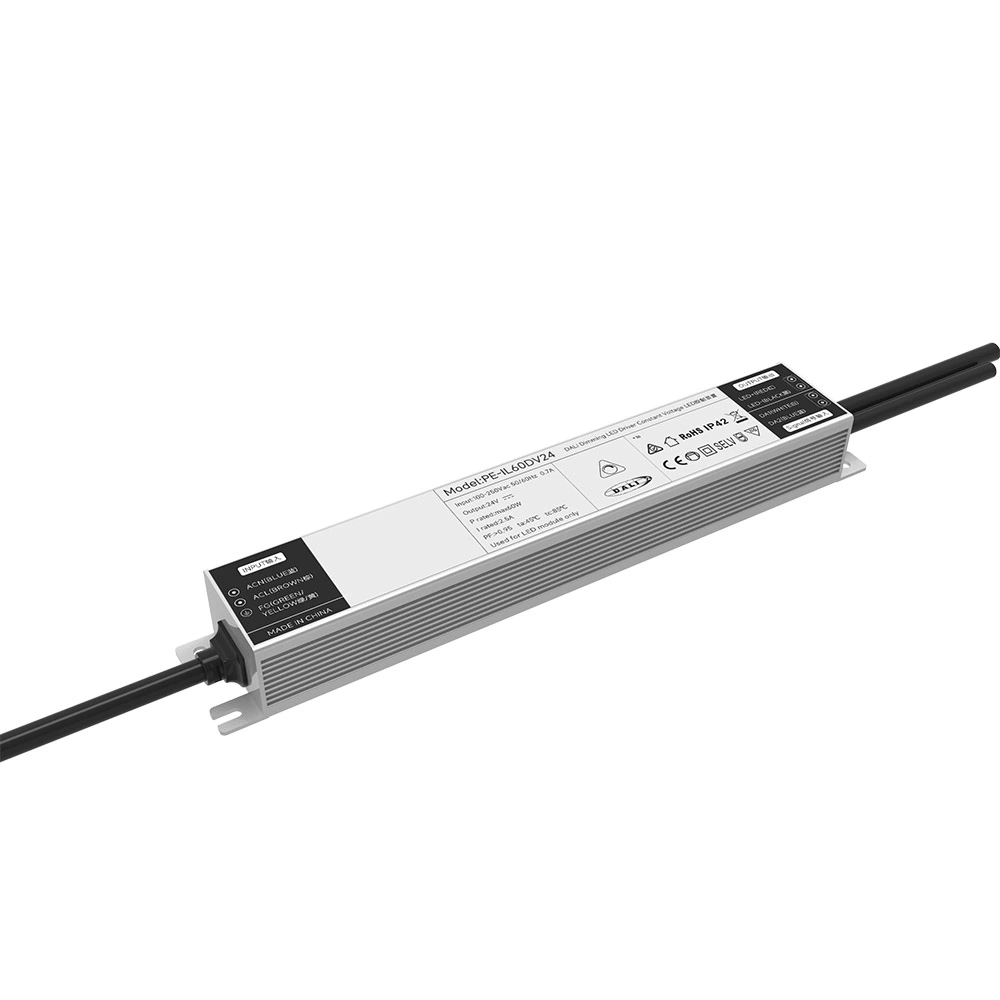

Controlador LED regulable de voltaje constante de 60 W 0/1-10 V

El controlador LED regulable de voltaje constante 0/1-10 V de alta calidad de Starwell Factory es un proceso especial de soldadura de carcasa de aluminio, carcasa de aluminio y disipación de calor de gel de sílice de conducción de calor interna, uso más estable, todas las materias primas son marcas de primera línea y los chips importados superan El diseño de atenuación profunda coincide con el sistema de atenuación inteligente de varias marcas en el mercado Tensión antisobretensión 2KV, atenuación suave, sin estroboscópico, bajo ruido en el proceso de atenuación

Enviar Consulta

Como fabricante profesional de controladores LED en China, a Starwell le gustaría ofrecerle un controlador LED regulable de voltaje constante 0/1-10 V de 60 W con certificación CE, que está diseñado para una atenuación profunda y suave y se integra perfectamente con la mayoría de los sistemas de atenuación inteligentes del mercado. El controlador proporciona una iluminación sin parpadeos y un ruido mínimo durante el ajuste. También proporciona una sólida protección contra sobretensiones de hasta 2 kV, lo que la convierte en una opción duradera y versátil para aplicaciones de iluminación profesional.

Especificación

Modelo		PE-IL60DV24	PE-IL60DV12
PRODUCCIÓN	Voltaje de salida	24Vcc	12Vcc
	Voltaje de salida máximo	2.5A	5A
	Tensión de salida sin carga	24Vcc	12Vcc
	Rango de potencia de carga	0-2.5A	0-5A
	Potencia de salida	0-60W	0-60W
	Nivel estroboscópico	Sin parpadeo
	Rango de atenuación	0~100%, el LED comienza en 0,03% posible.
	Frecuencia de atenuación PWM	>3600Hz
	Precisión actual	±3%
	Modo de apagado	función de memoria cuando se apaga
APORTE	Interfaz de atenuación	DALI (IEC62386) Corriente de control de señal < 2 mA
	Rango de voltaje de entrada	100-250 VCA
	Frecuencia	50/60Hz
	Corriente de entrada	<0,7 A CA 100 V
	Factor de potencia	PF>0,99/110 V CA (a carga completa)
	THD	230Vac@THD <10% (a plena carga)
	Eficiencia (típica)	89%	87%
	Energía en espera	0,4W
	Corriente de irrupción (típica)	arranque en frío 180A/220ns@230Vac ac
	Anti-sobretensión	L-N: 2kV
	Corriente de fuga	<0,25 mA/230 V CA
AMBIENTE	Temperatura de trabajo	ta: 45°C tc: 80°C
	Humedad de trabajo	20 ~ 95% HR, sin condensación
	Temperatura de almacenamiento, humedad	-40 ~ 80°C, 10~95% de humedad relativa
	Coeficiente de temperatura	±0,03%/°C(0-50)°C
	Vibración	10~500Hz, 2G 12min./1ciclo, período de 72min. cada uno a lo largo de los ejes X, Y, Z.
PROTECCIÓN	Protección contra sobrecalentamiento	Ajustando o apagando inteligentemente la corriente de salida si la temperatura de la PCB ≥110°C, se recupera automáticamente.
	Protección contra sobrecarga	Apague la salida cuando la potencia nominal ≥102%, se recupera automáticamente.
	Protección contra cortocircuitos	Se apaga automáticamente si se produce un cortocircuito y se recupera automáticamente.
	Protección sin carga	Salida de voltaje constante.
SEGURIDAD y compatibilidad electromagnética	Tensión soportada	I/P-O/P: 3750 Vca
	Resistencia de aislamiento	I/P-O/P: 100 MΩ/500 V CC/25 °C/70 % HR
	Estándares de seguridad	CEI/EN61347-1, CEI/EN61347-2-13
	Emisión CEM	EN55015, EN61000-3-2 Clase C, IEC61000-3-3
	Inmunidad EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Estándar de prueba estroboscópica	IEEE 1789
OTROS	Dimensión	235 × 37 × 27 mm (largo × ancho × alto)
	Embalaje	240 × 47 × 33 mm (largo × ancho × alto)
	Peso (GW)	350g±10g

Características:

1. La interfaz estándar de Dali cumple con los estándares Dali 144

2. Certificación Dali2, miembro de Dali

3. Se adopta salida de control digital y no hay luz estroboscópica.

4. Rango de entrada de CA general internacional de 100-250 V

5. Refrigeración por aire natural, a prueba de humedad, conducción de calor, proceso de disipación de calor de gel de sílice

6. Curva de atenuación de profundidad de desarrollo propio

7. Múltiples funciones de protección

8. Proceso especial de soldadura de aluminio, diseño de volumen ultra pequeño

9. Cumple con el estándar ERP y el consumo de energía en espera es inferior a 0,5 W.

Solicitud:

1. tira de luces LED

2. Iluminación inteligente de villas

3. Se puede conectar al sistema de iluminación inteligente Dali.

4. Iluminación del museo

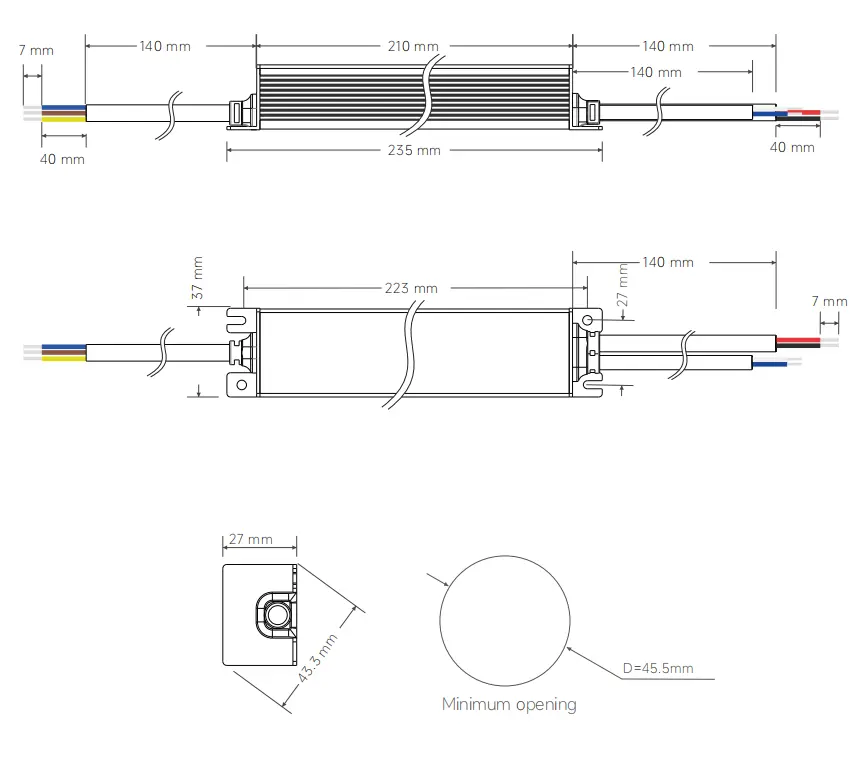

Dimensiones :

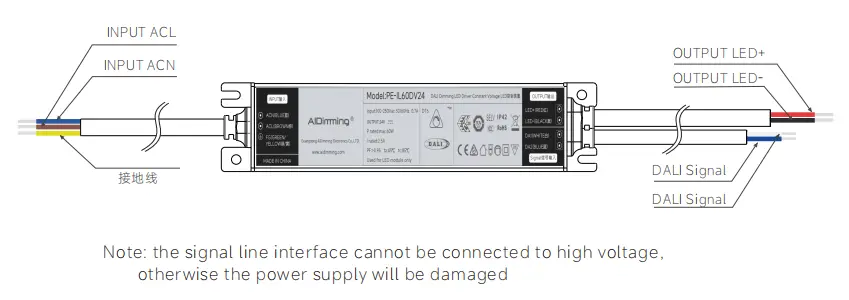

Alambrado:

Instrucciones de uso:

A menos que se especifique lo contrario, todas las especificaciones y parámetros se miden con una carga nominal de entrada de 230 VCA y una temperatura ambiente de 25 ℃.

Cablee de acuerdo con la identificación del producto y preste atención a la dirección positiva y negativa, de entrada y salida. Nota:

Nota 1: Verifique si los terminales de entrada y salida son correctos después del encendido;

Nota 2: Primero conecte la carga al terminal de salida de CC y luego conecte la fuente de alimentación después de confirmar que no hay ningún error; en el modo de voltaje constante, si la alimentación se enciende en un circuito abierto, primero desconecte la fuente de alimentación y luego conecte el LED después de que se libere la energía eléctrica almacenada en el terminal de salida;

Nota 3: Este controlador de potencia se utiliza para lámparas LED. El rango de voltaje de entrada de este producto es CA 100-250 V. Cuando se utiliza dentro del rango de corriente y voltaje de salida especificado, cuando la temperatura ambiente es de -20 ℃ a +45 ℃ y la superficie no se puede cubrir con algodón aislante térmico y otros objetos que obstaculicen la disipación de calor del producto, este producto disfruta de una garantía gratuita de cinco años en un entorno que cumpla con las condiciones de uso de este producto.

1. Si la fuente de alimentación no se enciende después de la primera conexión eléctrica del equipo, desconecte los terminales de entrada de CA y verifique:

(1) de a. Verifique si hay mal contacto en los terminales de salida de CC.

(2) el terminal de salida de CC es negativo.

(3) verifique si el terminal de entrada de CA tiene un mal contacto y solucione el problema después de la prueba de electricidad.

(4) los datos de lectura de la señal de conexión están configurados para apagarse después del arranque

2. Cuando el dispositivo está conectado eléctricamente, el LED se enciende, pero las luces LED parpadean. Corte la fuente de alimentación de entrada de CA y verifique la salida de CC:

(1) los parámetros de diseño de la fuente de alimentación son consistentes con el uso real de lámparas y linternas LED.

(2) Si tiene alguna otra pregunta o problema durante el uso del producto, comuníquese con nuestra empresa a tiempo para comunicarse y brindar información errónea. Le ayudaremos activamente a resolver el problema.

Situación anormal y el método de procesamiento correspondiente:

El esclavo Dali de la interfaz de iluminación direccionable digital (DALI) envía datos solo cuando lo solicita el maestro, es decir, en respuesta a un comando.

En la misma red Dali hay como máximo 64 unidades esclavas, cada una con una dirección corta independiente.

También puede asignar una unidad dependiente a un grupo. Pueden existir hasta 16 grupos simultáneamente y las unidades esclavas pueden pertenecer a diferentes grupos.

Cada unidad puede configurar hasta 16 escenas. Características principales del protocolo Dali

1) Comunicación serie asíncrona

2) 1200 baudios, código Manchester

3) Señal diferencial de dos hilos

4) Alto cuando el voltaje diferencial es superior a 9,5 V

5) Bajo cuando el voltaje diferencial es inferior a 6,5 V

6) Procesamiento de comunicación por unidad anfitriona

7) El bus Dali puede conectar 64 dispositivos esclavos

8) Cada esclavo se puede direccionar individualmente. Características eléctricas de Dali En estado inactivo, el bus Dali está alto y está controlado por la unidad esclava.

1) No interfiera con el host cuando la salida sea alta

2) Cuando la salida es baja, el bus Dali se puede cortocircuitar directamente entre sí.

3) La corriente máxima del bus Dali es de 250 mA.

4) La comunicación bidireccional no se puede realizar simultáneamente.

5) La longitud máxima de la línea de datos es de 300 metros; de lo contrario, la caída de voltaje no debe exceder los 2 V.
