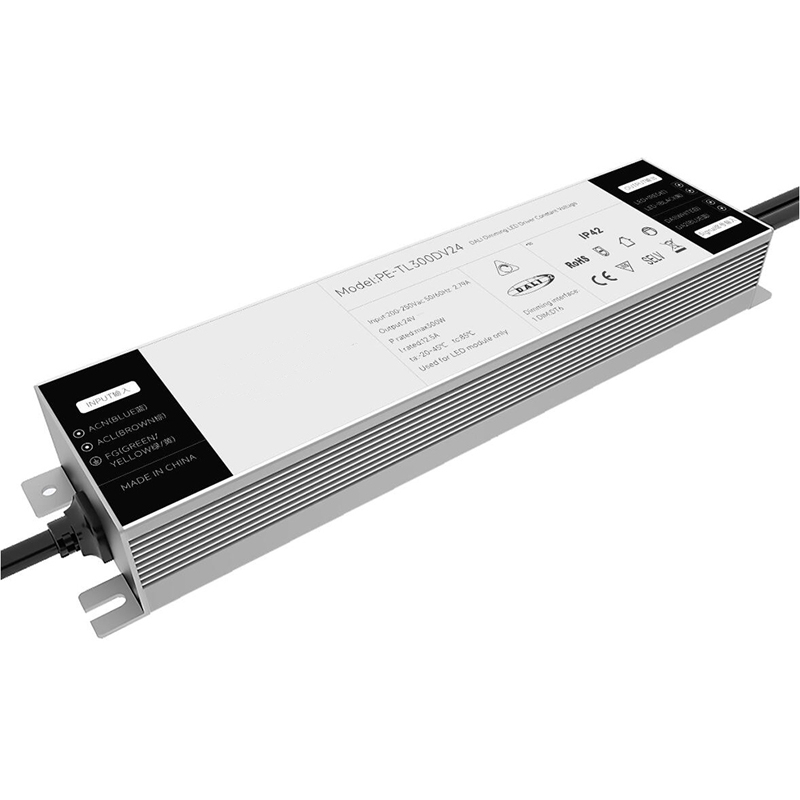

Controlador LED DALI de voltaje constante de 250 W

El controlador LED DALI de voltaje constante de 250 W es un tipo de controlador LED diseñado específicamente para funcionar con sistemas de iluminación LED que requieren una fuente de alimentación de voltaje constante. Es compatible con el protocolo de control DALI (Digital Addressable Lighting Interface), que permite el control digital y la atenuación de las luces LED.

Enviar Consulta

PE-TL250DV adopta un proceso especial de soldadura de carcasa de aluminio, carcasa de aluminio y disipación de calor de gel de sílice por conducción de calor interna, uso más estable, todas las materias primas son marcas de primera línea y los chips importados superan. El diseño de atenuación profunda coincide con el sistema de atenuación inteligente de varias marcas del mercado. Tensión antisobretensión de 2KV, atenuación suave, sin estroboscópico, bajo nivel de ruido en el proceso de atenuación.

Características:

1. La interfaz estándar de Dali cumple con los estándares Dali 144

2. Certificación Dali2, miembro de Dali

3. Control digital, salida sin parpadeo.

4. Rango de entrada de CA general internacional de 100-250 V

5. Refrigeración por aire natural, a prueba de humedad, conducción de calor, proceso de disipación de calor de gel de sílice

6. Curva de atenuación de profundidad de desarrollo propio

7. Múltiples funciones de protección

8. Proceso especial de soldadura de aluminio, diseño de volumen ultra pequeño

9. Cumple con el estándar ERP y el consumo de energía en espera es inferior a 0,5 W.

10. Tamaño: 265*63*35mm

Lista de modelos:

Controlador LED DALI de voltaje constante de 250 W

Serie	Tipo de atenuación	Modelo	Aporte	Fuerza	FP	Tensión de salida	Corriente de salida
PE-IL60DV 60W	DALÍ	PE-IL60DV24	CA 100 V-250 V.	60W	0.96PF THD<10%	24V	2.5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	DALÍ	PE-IL100DV24	CA 100 V-250 V.	100W	0.96PF THD<10%	24V	4.17A
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150W	DALÍ	PE-IL150DV24	CA 100 V-250 V.	150W	0.96PF THD<10%	24V	6.25A
		PE-IL150DV12				12V	10 A
PE-TL250DV 250W	DALÍ	PE-TL250DV12	CA 100 V-250 V.	250W	0.96PF THD<10%	24V	10.41A
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250W	DALÍ	PE-TL300DV12	CA 100 V-250 V.	300W	0.96PF THD<10%	24V	12.5A
		PE-TL350DV24				12V	25A

Solicitud:

1.Tira de luces LED

2.Iluminación inteligente de villa

3.Se puede conectar al sistema de iluminación inteligente DALI.

4.Iluminación del museo

Especificación:

Modelo		PE-TL250DV24	PE-TL250DV12
PRODUCCIÓN	Tensión de salida	24Vcc	12Vcc
	Voltaje de salida máximo	10.4A	20.8A
	Tensión de salida sin carga	24Vcc	12Vcc
	Rango de potencia de carga	0-10.4A	0-20.8A
	Potencia de salida	0-250W	0-250W
	Nivel estroboscópico	Sin parpadeo
	Rango de atenuación	0~100%, el LED comienza en 0,03% posible.
	Frecuencia de atenuación PWM	>3600Hz
	Precisión actual	±3%
	Modo de apagado	función de memoria cuando se apaga
APORTE	Interfaz de atenuación	DALI (IEC62386) Corriente de control de señal < 2 mA
	Rango de voltaje de entrada	100-250 VCA
	Frecuencia	50/60Hz
	Corriente de entrada	<1,7 A CA 100 V
	Factor de potencia	PF>0,98/100 V CA (a carga completa)
	THD	230Vac@THD <8% (a plena carga)
	Eficiencia (típica)	89%	88%
	Energía de reserva	0,4W
	Corriente de irrupción (típica)	arranque en frio48A@230Vac
	Contra sobretensiones	L-N: 2kV
	Corriente de fuga	<0,25 mA/230 V CA
AMBIENTE	Temperatura de trabajo	ta: 45°C tc: 80°C
	Humedad de trabajo	20 ~ 95% HR, sin condensación
	Temperatura de almacenamiento, humedad	-40~80°C, 10~95% de humedad relativa
	Coeficiente de temperatura	±0,03%/°C(0-50)°C
	Vibración	10~500Hz, 2G 12min./1ciclo, período de 72min. cada uno a lo largo de los ejes X, Y, Z.
PROTECCION	Protección contra el sobrecalentamiento	Ajustando o apagando inteligentemente la corriente de salida si la temperatura de la PCB ≥110°C, se recupera automáticamente.
	Protección de sobrecarga	Apague la salida cuando la potencia nominal ≥102%, se recupera automáticamente.
	Protección contra cortocircuitos	Se apaga automáticamente si se produce un cortocircuito y se recupera automáticamente.
	Protección sin carga	Salida de voltaje constante.
SEGURIDAD y compatibilidad electromagnética	Tensión soportada	I/P-O/P: 3750 Vca
	Resistencia de aislamiento	I/P-O/P: 100 MΩ/500 V CC/25 °C/70 % HR
	Estándares de seguridad	CEI/EN61347-1, CEI/EN61347-2-13
	Emisión CEM	EN55015, EN61000-3-2 Clase C, IEC61000-3-3
	Inmunidad EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Estándar de prueba estroboscópica	IEEE 1789
OTROS	Dimensión	2656335 mm (largo x ancho x alto)
	Embalaje	Caja
	Peso (GW)	604g±10g

Dimensión:

Etiqueta:

Diagrama de cableado:

Las condiciones anormales y los métodos de tratamiento correspondientes:

Interfaz de iluminación direccionable digital (DALI)

La unidad esclava DALI enviará solicitudes de datos solo a la unidad maestra, es decir, adoptará el modo de respuesta de comando

Hay 64 unidades esclavas como máximo en la misma red DALI, cada unidad tiene una dirección separada (dirección corta). También se puede asignar una unidad de salvación a un grupo determinado y una unidad esclava puede pertenecer a un grupo diferente, puede existir una unidad de salvación Hasta 16 grupos al mismo tiempo, cada unidad puede establecer 16 escenarios.

Las principales características del protocolo DALI.

1) Comunicación serie asíncrona.

2) Velocidad de 1200 baudios, utilizando el formato de codificación Manchester.

3) Señal diferencial de dos mentiras.

4) El nivel alto cuando el voltaje diferencial es superior a 9,5 V.

5) El nivel bajo cuando el voltaje diferencial es inferior a 6,5 V.

6) La unidad maestra controla el proceso de comunicación.

7) Un bus DALI se puede conectar con 64 unidades esclavas.

8) Cada unidad esclava se puede abordar individualmente.

Especificaciones eléctricas de DALI

En estado inactivo, desde el método de la unidad de máquina para controlar el bus:

1) Alta potencia de salida en tiempo normal, sin interferencias en la señal de retención.

2) Salida de baja electricidad en tiempo normal, directamente al cortocircuito del bus DALI entre sí.

3) Corriente máxima del bus DALI de 250 mA

4) No es una comunicación bidireccional al mismo tiempo.

5)Cable de transmisión de hasta 300 metros, o la caída de presión no supera los 2v
