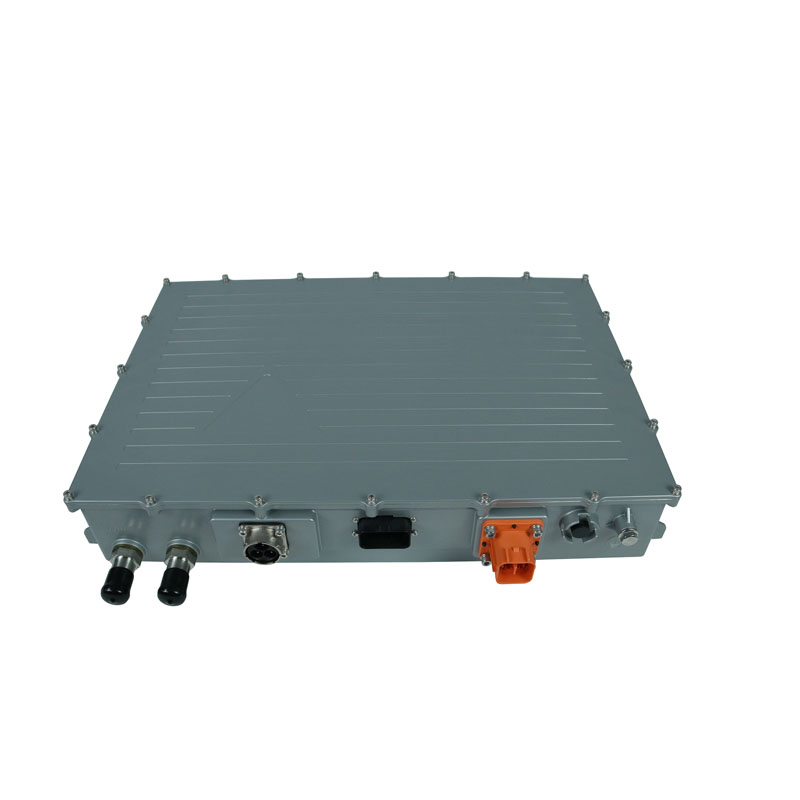

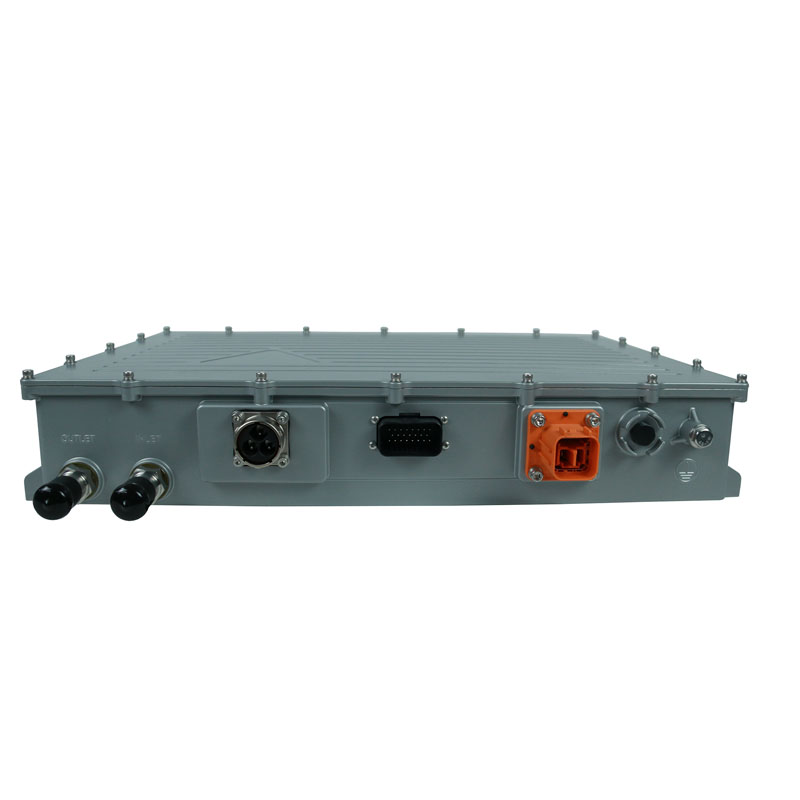

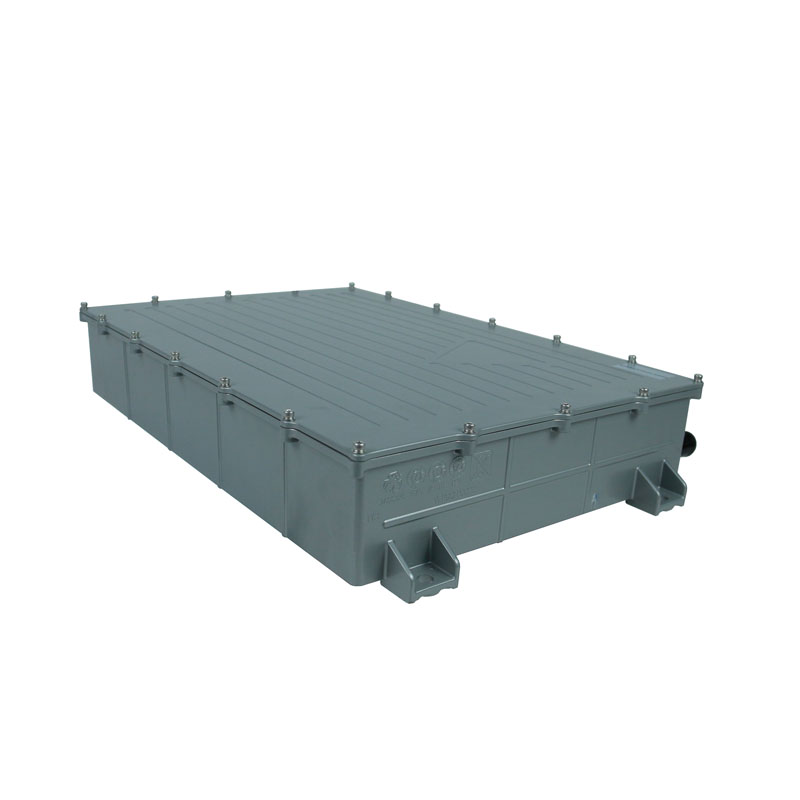

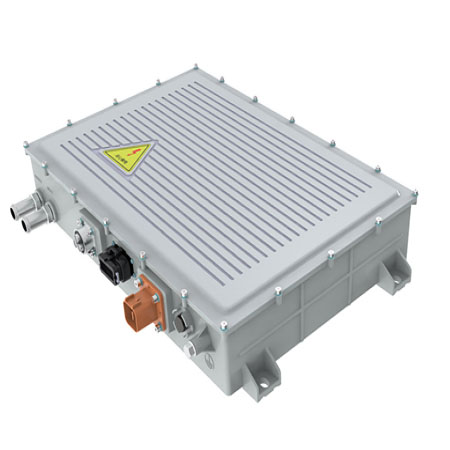

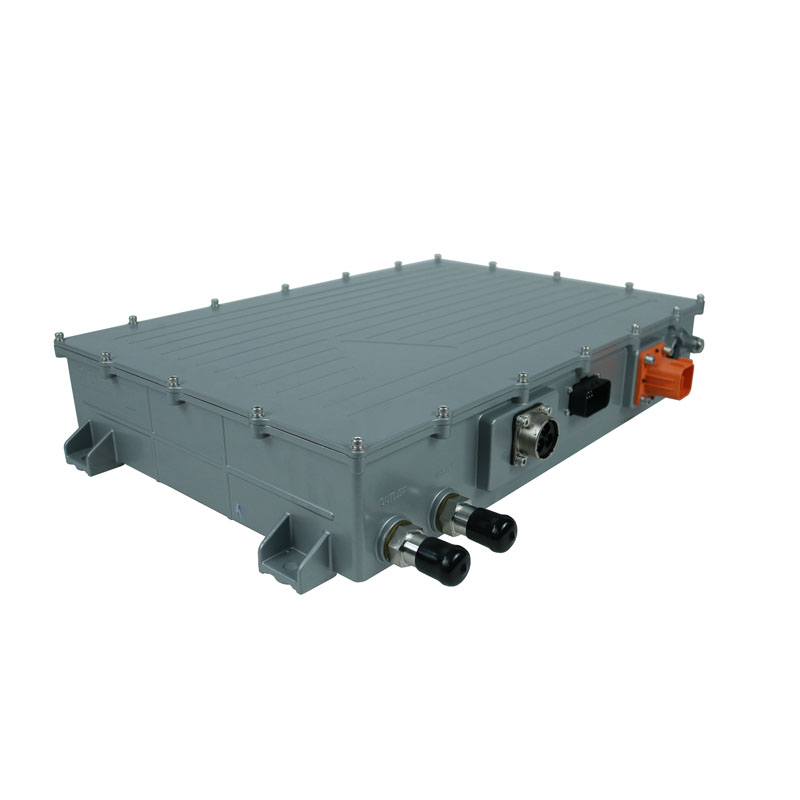

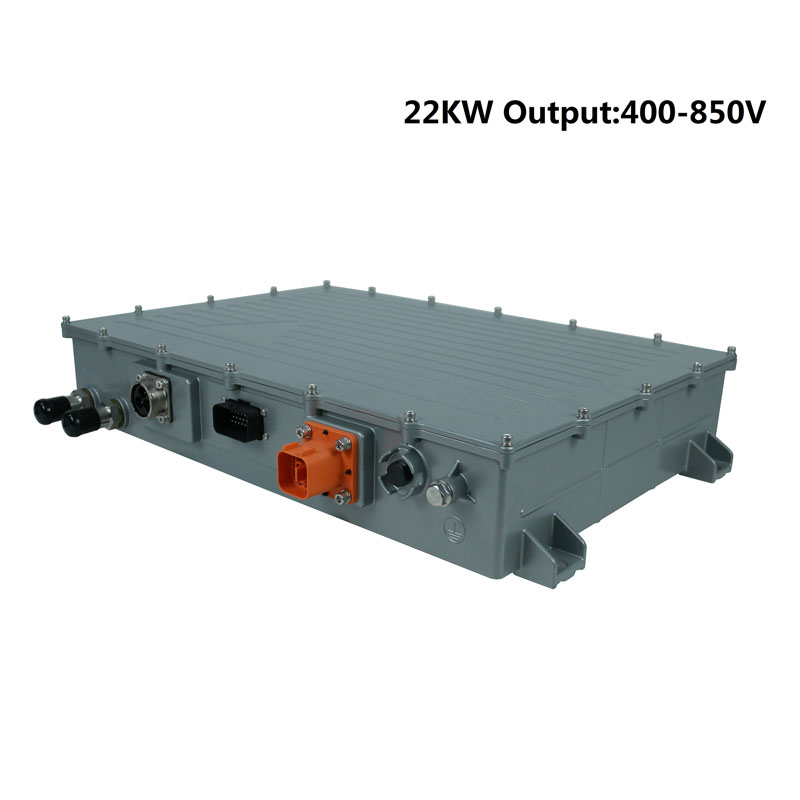

Cargador OBC de 22kw

STARWELL, uno de los fabricantes chinos de cargador OBC de 22 kW, que ofrece excelente calidad a un precio competitivo.

Enviar Consulta

El OBC (cargador a bordo) de la serie SW-AS22000 está diseñado específicamente para aplicaciones de carga de energía más grandes, como autobuses y camiones comerciales. Cuenta con una entrada de CA trifásica y un amplio rango de voltaje de salida de 400 VCC a 850 VCC. El OBC está diseñado para soportar entornos hostiles, incluidas vibraciones, choques térmicos y rangos de temperatura extremos.

Una de las características notables de la serie SW-AS22000 es su sistema de refrigeración líquida, que ayuda a disipar el calor de manera eficiente y garantiza un rendimiento óptimo. El OBC también viene con una carcasa IP67, que brinda protección contra la entrada de polvo y agua.

El OBC es programable gracias a la unidad de control independiente integrada en su interior. Esta flexibilidad permite personalizar el cargador para satisfacer los requisitos individuales del cliente. Además, la serie SW-AS22000 tiene una excelente adaptabilidad a múltiples redes, lo que la hace compatible con estándares internacionales como SAE J1772 y EN61851.

El cargador OBC de 22 kW utiliza algoritmos de carga controlados por procesador, que optimizan la eficiencia de carga y contribuyen a una vida útil más larga tanto para el cargador de batería como para la batería de alto voltaje (HV). Estos algoritmos garantizan que el proceso de carga se adapte a las características específicas de la batería que se está cargando, maximizando su rendimiento y longevidad.

En términos de rango de aplicación, la serie PCHG-AS22000, fabricada por STARWELL, admite varios tipos de baterías. Esto incluye baterías de plomo-ácido, baterías de iones de litio, baterías ternarias de iones de litio y baterías de fosfato de hierro y litio. El cargador OBC de 22 kW está diseñado específicamente para cargar este tipo de baterías de forma eficaz y segura.

Además, la serie SW-AS22000 admite la comunicación a través del protocolo CAN BUS, lo que le permite integrarse con otros sistemas del vehículo para mejorar las capacidades de control y monitoreo.

Caracteristica principal

★Cumplimiento de la entrada de CA trifásica.

★Cumplimiento de SAE J1772 y EN61851.

★Construcción compacta y ligera.

★Capacidad de carga de potencia constante y corriente constante.

★Resistente a vibraciones e IP67 para uso a bordo.

★Firmware actualizable a través del bus CAN.

★Protección de circuito de enclavamiento de alto voltaje (HVIL) de CC.

★Potencia de carga precisa y eficiente.

Función y característica:

Tipo	Cargador a bordo de 22 KW
Modelo	SW-AS22000
Tasa de voltaje de salida	700V
Modo de carga	Modo de respuesta (puede comunicarse)

entrada de CA	3 fases	Unidad
Rango de voltaje de entrada	152-465	V
Rango de frecuencia de entrada	47 – 63	Hz
THD de corriente CA	< 5	%
Factor de potencia	> 0,99
Eficiencia	> 94 @ desde 50% hasta carga máxima	%
Máx. corriente de entrada (eff)	64	A
Potencia de entrada máxima	22	kVA
Corriente de entrada	< 40 a 380 VCA	A

Salida CC		Unidad
Rango programable de voltaje	400 – 850	Vcc
Mín. voltaje Rango de potencia constante	700	Vcc
Precisión del voltaje de carga	≤1	%
Precisión de la corriente de carga	≤5	%
Amplitud de ondulación de la corriente de carga	≤1	%
Máx. potencia de salida	11	kilovatios
Máx. corriente de carga	18	adc
Tiempo de respuesta de salida	≤5	S
Precarga	interno

Función de carga
Función de carga	Carga según comunicación BMS
Función de comunicación	Control de bus CAN
Protocolo de comunicación (a BMS)	Por SAE J1939/Definido por el cliente
Velocidad de comunicación CAN en baudios	250/500 kbps, sin resistencia terminal.
control de carga de CA	Cumple con SAE J1772 y EN 61851 Cuando SAE J1772 está habilitado, el cargador cumple totalmente con SAE J1772 Central eléctrica (compatible con EVSE SAE J1772, nivel 1 y 2). Cuando EN 61851 está habilitado, el cargador cumple totalmente con EN 61851 Central eléctrica.
Despertar	Señal de 12 V Despertador cableado Comando de activación BMS Activación de señal CP, CC
