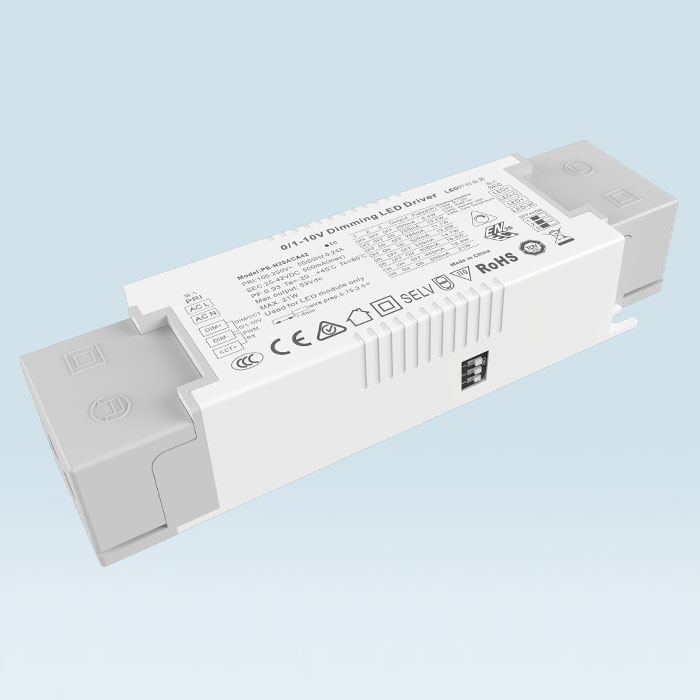

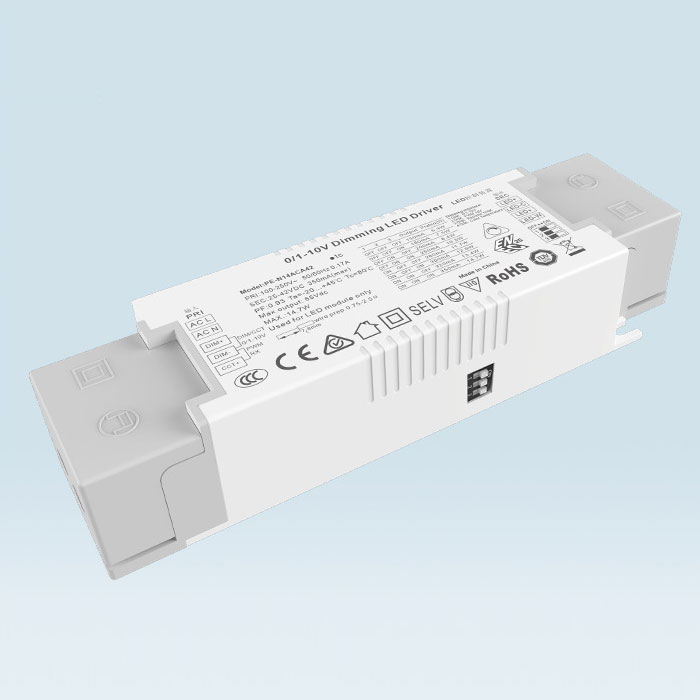

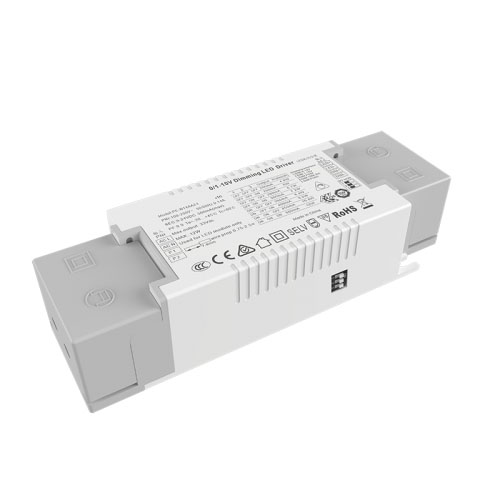

Controlador LED regulable CCT de corriente constante de 15 W 0-10 V

STARWELL es uno de los fabricantes y proveedores de controladores LED regulables CCT de corriente constante de 15 W de 0-10 V en China que pueden vender al por mayor controladores LED regulables CCT de corriente constante de 15 W de 0-10 V. Podemos brindarle un servicio profesional y un mejor precio. Si está interesado en un controlador LED regulable CCT de corriente constante de 15 W, 0-10 V, póngase en contacto con nosotros. Seguimos la calidad del descanso seguro que el precio de la conciencia, servicio dedicado.

Enviar Consulta

Una de las empresas chinas que ofrece controlador LED regulable CCT de corriente constante de 15 W de 0-10 V al por mayor es STARWELL. Para usted, podemos ofrecer mejores precios y un servicio competente. Si está intrigado por el controlador LED regulable CCT de corriente constante de 15 W, 0-10 V, póngase en contacto con nosotros. Nos adherimos al estándar de servicio comprometido e impulsado por la conciencia a costa del aseguramiento de la calidad. Nos adherimos al estándar de servicio dedicado y a precio de conciencia, para que usted pueda sentirse seguro.

PE-N14ACA adopta control de señal bidireccional, una forma de controlar el brillo y la otra forma de controlar la temperatura del color. Las materias primas utilizadas son marcas de primera línea y un diseño de atenuación ultraprofundo de chip importado, que combina con una variedad de sistemas de atenuación inteligentes en el mercado. La salida de atenuación PWM controla el brillo del LED y controla con precisión la temperatura del color. El proceso de conducción de calor de la silicona se adopta internamente y el equilibrio térmico de los componentes electrónicos es más estable.

Características del controlador LED regulable CCT de corriente constante de 15 W 0-10 V:

1. Integre múltiples interfaces de atenuación y combinación de colores

2. 0-10v/1-10v adaptable

3. Se adopta salida de control digital y no hay luz estroboscópica.

4. Rango de entrada de CA general internacional de 100-250 V

5. Proceso de refrigeración por aire natural, a prueba de humedad, conducción de calor y disipación de calor de gel de sílice

6. Diseño de atenuación profunda

7. Múltiples funciones de protección

8. Terminal de voltaje rápido de salida, seguro y conveniente

9. Diseño de prensado, práctico y rápido

10. Selección de corriente de 8 velocidades.

11. Certificados TUV CE SAA ENEC

12.147.5*43*30mm

Lista de modelos de controlador LED regulable CCT de corriente constante de 15 W 0-10 V:

Atenuación de corriente constante 0/1-10V CCT

Serie	Atenuación	Modelo	Aporte	Fuerza	FP	Corriente de salida	Tensión de salida
PE-N14ACA 3-15W sin parpadeos	PWM 10V 100K Potenciómetro unidireccional CCT Un camino oscurecimiento	PE-N14ACA42	CA 100-250 V.	15W	0.88-0.96PF THD<10%	25-42V	150/180/200/250/280/ 300/320/350 mA
PE-N20ACA 8-20W sin parpadeos	PWM 10V 100K Potenciómetro unidireccional CCT Un camino oscurecimiento	PE-N20ACA42	CA 100-250 V.	21W	0.88-0.96PF THD<10%	25-42V	200/250/280/300/350/ 400/450/500 mA
PE-N30ACA 15-30W sin destellos	PWM 10V 100K Potenciómetro unidireccional CCT Un camino oscurecimiento	PE-N30ACA42	CA 100-250 V.	29,4W	0.88-0.96PF THD<10%	25-42V	350/400/450/500/550/ 600/650/700 mA
PE-N45ACA 30-44W sin destellos	PWM 10V 100K Potenciómetro unidireccional CCT Un camino oscurecimiento	PE-N45ACA42	CA 100-250 V.	44,1W	0.88-0.96PF THD<10%	25-42V	700/750/800/850/900/ 950/1000/1050mA

Aplicación del controlador LED regulable CCT de corriente constante de 15 W 0-10 V:

1.Fuente de luz LED de dos colores

2.Iluminación inteligente de villa

3.Se puede acceder al sistema de iluminación inteligente inalámbrico

4.Iluminación del museo

Especificación del controlador LED regulable CCT de corriente constante de 15 W 0-10 V:

Modelo		PE-N14ACA42	PE-N20ACA42
PRODUCCIÓN	Tensión de salida	25-42Vcc	25-42Vcc
	Voltaje de salida máximo	42Vcc	42Vcc
	Voltaje de salida sin carga	53Vcc	53Vcc
	Corriente de salida	150/180/200/250/280/300/320/350mA	200/250/280/300/350/400/450/500 mA
	Potencia de salida	3,75 W ~ 14,7 W	5W~21W
	Nivel estroboscópico	Sin destellos
	Rango de atenuación	0 ~ 100%, atenuación del LED desde 0,03%
	Frecuencia de atenuación PWM	>3600Hz
	Precisión actual	±3%
	Modo de apagado	Señal activa, sin acceso a señal, salida de la corriente máxima establecida
APORTE	Interfaz de atenuación	0-10V 1-10V 10vpwm 100k potenciómetro señal interfaz corriente <0.1mA
	Rango de voltaje de entrada	100-250 VCA
	Frecuencia	50/60Hz
	Corriente de entrada	<0,16 A CA 110 V	<0,25 A CA 110 V
	Factor de potencia	FP>0,99/100 V	FP>0,99/100 V
	THD	230Vac@THD <10% (a plena carga)
	Eficiencia (típica)	82%	85,6%
	Corriente de irrupción (típica)	arranque en frio20A@230Vac	arranque en frio20A@230Vac
	Contra sobretensiones	L-N: 2kV
	Corriente de fuga	<0,25 mA/230 V CA
AMBIENTE	Temperatura de trabajo	ta: 45°C tc: 80°C
	Humedad de trabajo	20 ~ 95% HR, sin condensación
	Temperatura de almacenamiento, humedad	-40~80°C°, 10~95% HR
	Coeficiente de temperatura	±0,03%/°C(0-50)°C
	Vibración	10~500Hz, 2G 12min./1ciclo, período de 72min. cada uno a lo largo de los ejes X, Y, Z.
PROTECCION	Protección contra el sobrecalentamiento	Ajustando o apagando inteligentemente la corriente de salida si la temperatura de la PCB ≥110°C, se recupera automáticamente.
	Protección de sobrecarga	Apague la salida cuando la potencia nominal ≥102%, se recupera automáticamente.
	Protección contra cortocircuitos	Se apaga automáticamente si se produce un cortocircuito y se recupera automáticamente.
	Protección sin carga	Salida de voltaje constante.
SEGURIDAD y compatibilidad electromagnética	Tensión soportada	I/P-O/P: 3750 Vca
	Resistencia de aislamiento	I/P-O/P: 100 MΩ/500 V CC/25 °C/70 % HR
	Estándares de seguridad	CEI/EN61347-1, CEI/EN61347-2-13
	Emisión CEM	EN55015, EN61000-3-2 Clase C, IEC61000-3-3
	Inmunidad EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Estándar de prueba estroboscópica	IEEE 1789
OTROS	Dimensión	147,5 (117) × 43 × 30 mm (largo × ancho × alto)
	Embalaje	Bolsa de polietileno
	Peso (GW)	187g±10g
Observaciones	1. Los productos convencionales se controlan mediante una forma de ajuste de brillo y una forma de ajuste de temperatura de color. Algunos sistemas inteligentes del mercado se controlan mediante dos formas de ajuste de brillo para mezclar colores. Se necesitan instrucciones especiales y nuestra empresa cuenta con los procedimientos correspondientes. 2. Los parámetros medidos se llevan a cabo en un entorno de entrada de 230 V CA de 25 grados. 3. Fuente de alimentación de corriente constante, en el estado sin atenuación, la corriente de salida es el valor máximo establecido 4. El voltaje conectado a la lámpara debe estar dentro del rango de voltaje marcado de la fuente de alimentación. 5. Este producto adopta un proceso de disipación de calor de gel de sílice por conducción de calor para equilibrar la temperatura interna y garantizar la seguridad y confiabilidad del producto. 6.Distancia de prueba de la línea de señal: cable blindado cuadrado de 1,5, 200 m con 20 fuentes de alimentación. Debido al factor de distancia, la distancia es se alargará y se reducirá el número de controles

Dimensión:

Etiqueta:

LED Selección actual:

Después de la configuración actual mediante el interruptor DIP, apague y luego encienda para que la nueva corriente sea efectiva.

P.ej. LED 3,2 V/piezas: 9-24 V puede alimentar de 3 a 7 LED en serie, 25-42 V puede alimentar de 7 a 12 LED, la cantidad máxima de LED en serie estará sujeta al voltaje real del LED.

Diagrama de cableado:

El uso de la orientación:

El extremo de entrada del producto está provisto de una cubierta de presión de línea de entrada con abrazadera autoblocante. Utilice un destornillador plano para forzar uniformemente hacia arriba e inclínelo lentamente para abrirlo para exponer el terminal de entrada, conecte la línea activa L de CA y la línea cero n, y conecte el terminal de salida de acuerdo con la identificación del producto. Preste atención a los polos positivo y negativo Nota

1. Cuando utilice esta fuente de alimentación, preste atención para distinguir el extremo de entrada y el extremo de salida. Realice el cableado correctamente y enciéndalo sólo después de comprobarlo. Nota

2. Primero conecte la carga a la salida de CC, confirme que sea correcta y luego encienda la fuente de alimentación; En el modo de corriente constante, si el circuito abierto está encendido, apague la fuente de alimentación y conecte el LED después de que se libere la energía eléctrica almacenada en el extremo de salida; de lo contrario, el LED podría quemarse. Nota

3. Este controlador de potencia sólo se utiliza para lámparas LED. El rango de voltaje de entrada del producto es CA 100-265 V. Cuando se utiliza dentro del rango de corriente y voltaje de salida especificado, la temperatura ambiente es de - 20 a + 45 ℃ y la superficie no se puede cubrir con algodón aislante térmico ni otros elementos que bloqueen la disipación de calor del producto. En un entorno que cumpla con las condiciones de servicio del producto, este producto disfruta de una garantía gratuita de cinco años. Soluciones a problemas comunes durante el uso:

1. El producto no funciona cuando está encendido:

Compruebe si el cable de presión está conectado correctamente, presione el terminal del cable de presión nuevamente,

Si los polos positivo y negativo de la lámpara LED son correctos,

Si la entrada y la salida están conectadas incorrectamente.

Compruebe si el cable de señal está en cortocircuito (si la lámpara de señal se puede encender cuando está desconectada)

2. Encienda la lámpara de flash: 1. Si la lámpara parpadea, verifique si el voltaje de la lámpara LED está dentro del rango de voltaje de la fuente de alimentación.

3. Sin temperatura de mezcla de colores ni ajuste de brillo:

Compruebe si la línea de señal está conectada o en cortocircuito.

Sólo se puede ajustar el brillo, no la temperatura de mezcla de colores. Compruebe si el sistema es un sistema bidireccional que ajusta el brillo, la temperatura y el color al mismo tiempo.

4. Dado que la fuente de alimentación está controlada por un número de línea de bajo voltaje, se deben utilizar líneas de señal blindadas tanto como sea posible en el uso real para garantizar la cantidad y distancia de control.

D ifferencia entre 0-10V y 1-10V:

1. Cuando el atenuador de 0/10 V se ajusta al máximo de 10 V, la corriente de salida alcanzará el 100 % de la potencia de salida y el brillo alcanzará el 100 %. Cuando el atenuador de 0-10 V se ajusta a 0 V, la corriente será mínima y la luz se apagará; Cuando la atenuación de 1-10 V se ajusta a 1 V, la corriente es mínima y la luz se apaga.

2. Diferencia entre atenuación de 0-10 V y 1-10 V: diferente voltaje de arranque y cierre, 0-10 V está encendido a 0,7 V, (el brillo mínimo) 1-10 V está encendido a 1,2 V (el brillo mínimo).

3. Controlador de atenuación digital 0-10V y 1-10V identificación automática de atenuación dos modos de atenuación.

4. El mismo circuito de señal controla la luz y la oscuridad al mismo tiempo.

5.El atenuador (sistema de atenuación) se divide en señales de atenuación de 0-10 V y 1-10 V.

6. La compatibilidad de atenuación está relacionada con la distancia de control de la línea de señal y la cantidad de fuentes de alimentación de control. Si el número es demasiado grande o la línea de señal es demasiado larga, se producirán problemas como no se puede ajustar más bajo y no se puede apagar.
